CAD中的一些特殊符号经常需要用到，例如下图的度数（%%D），直径（%%c），钢筋(%%131)等。

一、单行文字输入特殊和钢筋符号

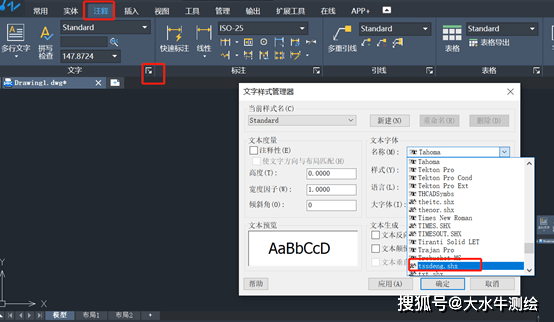

度数和直径这些都是属于特殊符号无需下载特殊字体，可用编码%%D、%%c。但要想输入钢筋这类特殊符号的写入我们需要用到tssdeng.shx钢筋字体，我们在浏览器搜索下载并解压到CAD文件的字体文件（fonts）。然后在页面上方的菜单栏点击【注释】，点击图中小箭头，调出【文字样式管理器】，文本字体的名称选择tssdeng.shx，点击确定，即可应用该字体，如图所示。

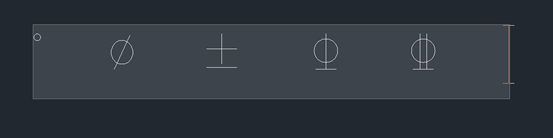

钢筋符号分别为：%%131、%%132、%%133，，如图所示

注意：钢筋文字等类似的特殊符号只可用于单行文字，多行文字输入无法显示。

二、在多行文字输入特殊符号

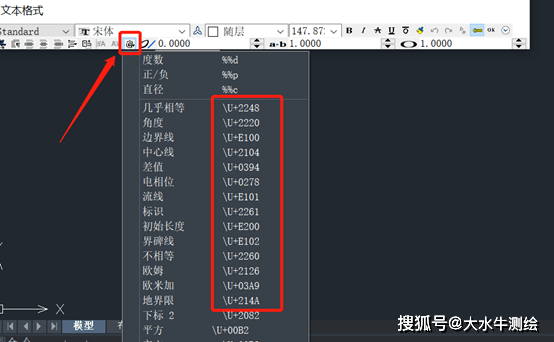

1.我们在点击多行文字，文本格式工具栏也会随之出现，选择@符号，可直接点击想要的符号或者在文本框输入\u+2248等编码都可出现相关的文字符号，如图所示。

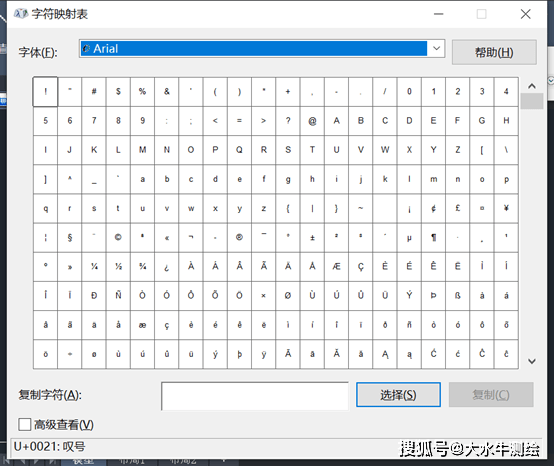

2.也可通过选择@，下拉工具栏，选择【其他】，弹出【字符映射表】，如图所示。

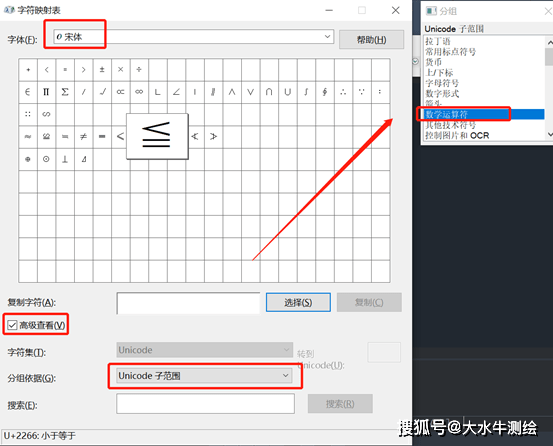

3.字体选择好，点击【高级查看】，分组依据选择【Unicode子范围】，马上弹出该对话框，我们选择【数学运算符】，通过双击符号或者选中一个符号再按【选择】项，就可选择符号，最后点击【复制】，如图所示。

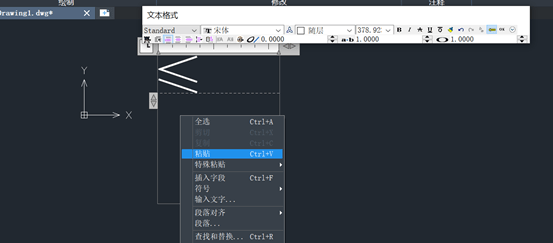

4.回到多行文字的文本框右击鼠标点击【粘贴】，如图所示。
