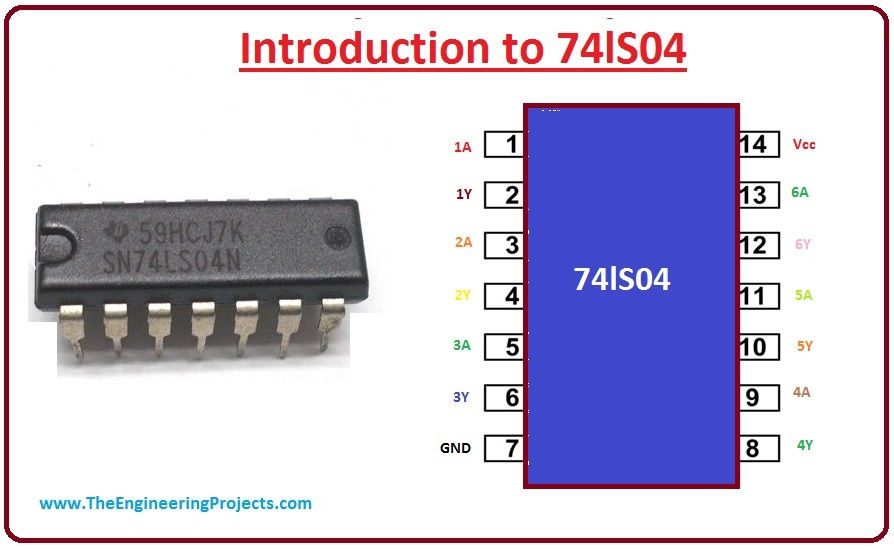

74LS04非门引脚图及原理介绍

在数字电子设计中，门电路是实现逻辑运算的基本组件之一。74LS04是一款非门集成电路，具有在数字系统中执行逻辑反转操作的能力。

74LS04非门的基本介绍

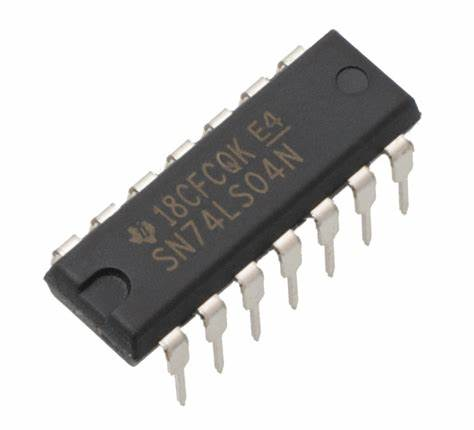

74LS04是一款六通道非门（Hex Inverter）的集成电路，属于74系列数字逻辑芯片。这六个非门可以独立地执行逻辑非运算，即将输入信号反转为其相反值。该器件采用低功耗的TTL（Transistor-Transistor Logic）技术，是数字电子设计中常见的元件之一。

74LS04工作原理与特性

a. 工作原理

74LS04非门的基本工作原理是将输入信号进行反相。当输入为高电平时，输出为低电平；当输入为低电平时，输出为高电平。这种反相操作使得74LS04在数字系统中执行逻辑运算时非常有用。

b. 特性

• 电压范围： 74LS04适用于较广的电压范围，通常为4.75V至5.25V。
• 低功耗： 采用TTL技术，具有相对较低的功耗。
• 高噪声容限： 74LS04在输入信号中具有一定的噪声容限，使其在真实世界的应用中更为稳定。
• 瞬态响应： 具有良好的瞬态响应，适用于高频数字系统。

74LS04应用领域

a. 逻辑电路设计

74LS04非门广泛用于数字电子系统中的逻辑电路设计。在数字逻辑中，非门用于执行逻辑反转操作，起到信号控制和逻辑运算的作用。

b. 信号反转

由于其反相特性，74LS04常用于信号反转电路。这在数字电子系统中的信号处理和控制中非常有用，例如在驱动显示器、传感器信号处理等方面。

c. 波形整形

74LS04非门还可用于波形整形。通过将输入信号反转，可以获得更加稳定的输出波形，有助于数字电路中的时序控制和数据同步。

74LS04与其他门电路的比较

a. 与与门（AND Gate）比较

与门执行逻辑与操作，输出仅在所有输入均为高电平时为高电平。而非门则将输入信号反转，输出与输入相反。两者在逻辑运算上有明显的互补关系。

b. 与或门（OR Gate）比较

与或门执行逻辑或操作，输出在任一输入为高电平时为高电平。非门在这里也有补充的作用，将输入信号反转为其相反值。

74LS04优势与创新

a. 低功耗设计

74LS04采用TTL技术，具有相对较低的功耗，使其在电池供电和功耗敏感的应用中表现优越。

b. 多通道设计

作为Hex Inverter，74LS04一次性提供了六个独立的非门通道，使其在复杂逻辑运算中更加灵活和高效。

c. 可靠性与稳定性

采用传统的TTL技术，74LS04在工业和商业应用中表现出很高的可靠性和稳定性。

74LS04设计注意事项

在使用74LS04时，工程师需要注意一些设计方面的问题，如合理的输入电平范围、适当的电源电压、噪声容限等。此外，在大规模逻辑设计中，适当的布线和电源去耦也是确保稳定性的关键。

74LS04非门作为数字电子领域的经典元件，在逻辑运算和信号处理中发挥着不可替代的作用。其简单而有效的设计，使其在广泛的应用场景中仍然备受青睐。通过深入了解其原理和特性，我们能更好地理解并合理应用74LS04非门，推动数字电子系统的设计与发展。
