戴维南定理公式是什么

在电路分析领域，戴维南定理公式（Thevenin’s Theorem）是一项关键的原理，为工程师提供了一种简化复杂电路的有效方法。

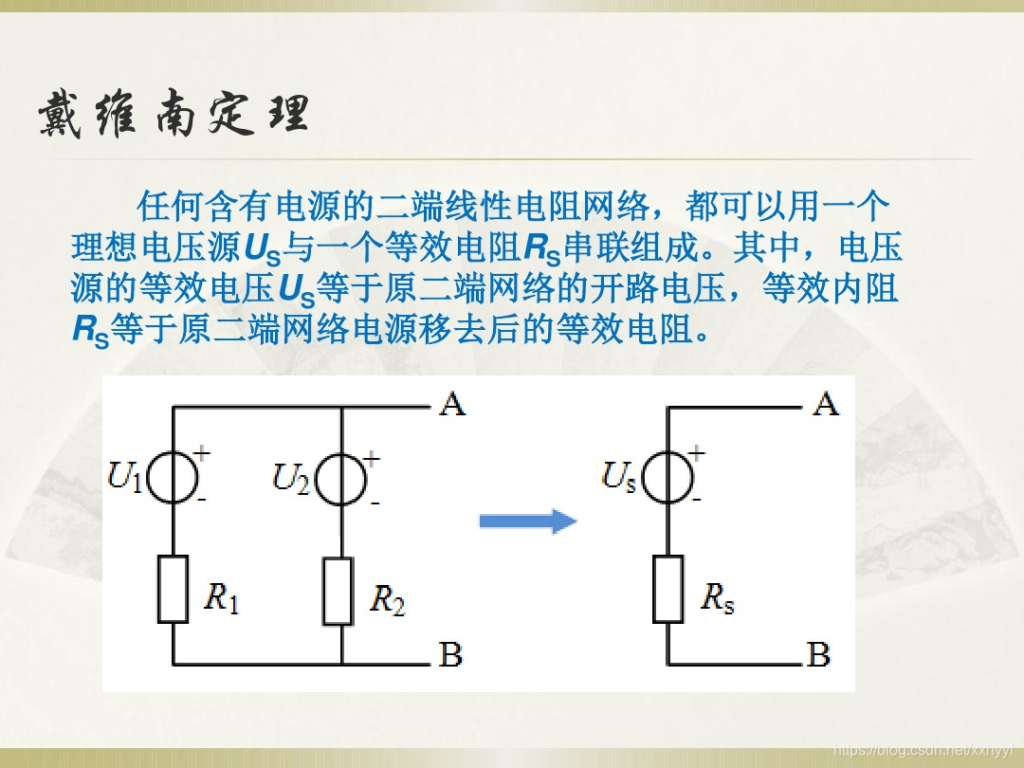

戴维南定理公式的基本原理

戴维南定理公式是一种电路分析方法，通过将线性电路网络简化为等效的戴维南电源和电阻，从而降低了复杂电路的分析难度。该定理基于以下两个关键观点：

a. 戴维南等效电源

根据戴维南定理，任何线性电路网络都可以用一个等效电源替代，这个等效电源包含了原电路在特定两端端口的电压源和内部电阻。

b. 戴维南等效电阻

戴维南定理还指出，电路网络可以用一个等效电阻替代，这个电阻与原电路在特定两端端口的电阻相同。

戴维南定理公式的表达方式

戴维南定理公式可以表达为：

[ V_{\text{th}} = V_{\text{oc}} ]

[ R_{\text{th}} = R_{\text{eq}} ]

其中：

• ( V_{\text{th}} ) 是戴维南等效电源的电压；
• ( V_{\text{oc}} ) 是原电路在特定两端端口的开路电压；
• ( R_{\text{th}} ) 是戴维南等效电阻；
• ( R_{\text{eq}} ) 是原电路在特定两端端口的等效电阻。

戴维南定理的应用范围

a. 电路简化

戴维南定理广泛应用于电路简化，特别是在大型电路网络中。通过将一部分电路替换为等效电源和电阻，工程师可以更轻松地进行分析和设计。

b. 最大功率传输

戴维南定理也在最大功率传输问题中发挥着重要作用。在一些情况下，通过调整负载电阻，可以使电路达到最大功率传输。

c. 网络连接

在不同电路网络连接时，戴维南定理可以帮助确定连接点处的等效电源和电阻，从而更好地理解网络之间的相互影响。

戴维南定理的实际应用

a. 电源设计

在电源设计中，戴维南定理可以用于简化电源电路，提高设计效率。通过确定等效电源和电阻，工程师可以更容易地评估电源的性能。

b. 电子设备分析

在电子设备中，戴维南定理可用于理解设备不同模块之间的相互作用。这有助于优化电子系统的性能。

c. 通信系统

在通信系统中，戴维南定理被用于分析信号传输路径，优化信号传输质量，并确保信号传输的稳定性。

戴维南定理的局限性和注意事项

a. 线性电路

戴维南定理只适用于线性电路，对于非线性电路，其准确性可能受到限制。

b. 周期稳定性

在一些情况下，特别是在频率较高或电路中包含非线性元件时，戴维南定理的适用性可能受到影响。

c. 仅适用于特定端口

戴维南定理的等效电源和电阻仅适用于特定两端端口，因此在实际应用中需要明确选择端口。

戴维南定理公式作为电路分析的基石，为工程师提供了一种简化复杂电路的有力工具。其应用范围涵盖了电源设计、电子设备分析和通信系统等多个领域。虽然存在一些局限性，但戴维南定理在电路工程中的价值不可忽视，为电子工程师提供了一种高效的分析方法。
