2N2222A特性及工作原理

在电子领域中，2N2222A晶体管是一款经典的小功率NPN型晶体管，由Fairchild Semiconductor公司推出。作为一种通用的晶体管元件，2N2222A在电子电路设计和放大器应用中具有广泛的应用。

2N2222A晶体管的基本特性

a. 构造与封装

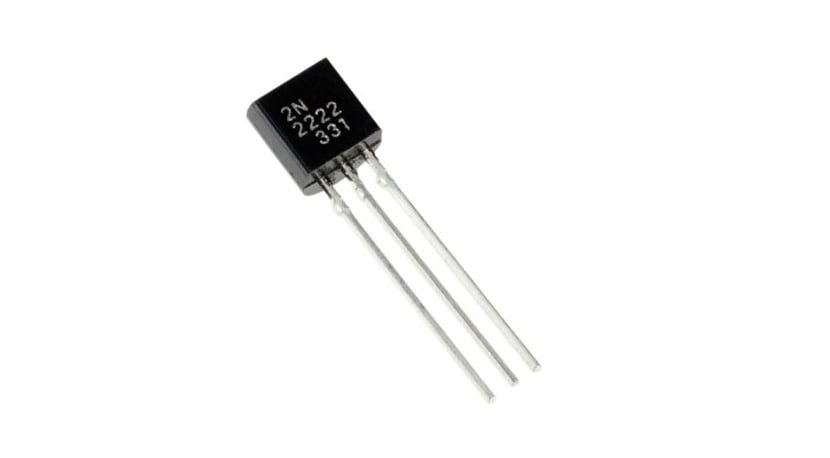

2N2222A晶体管是一种三层结构的NPN型双极型晶体管。其封装常见的有TO-92、TO-18等，这使得它易于插入通用的电子电路板中。

b. 电特性

2N2222A晶体管的典型电特性包括最大集电电流（IC）、最大集电-发射极电压（VCE）、最大功率耗散（PD）等。这些特性对于在电路设计中选择正确的晶体管至关重要。

2N2222A的工作原理

a. NPN结构

2N2222A是一种NPN型晶体管，其构造包括三个半导体层：P型基区、N型发射极区和P型集电极区。当在基区施加正电压时，将导致发射极区的电子注入基区，从而形成电流流动的通道。

b. 放大作用

在放大器应用中，2N2222A常用于放大微弱的信号。通过在基极施加小信号，晶体管的放大特性使得输出信号在集电极产生更大的幅度，实现信号放大。

2N2222A的应用领域

a. 放大器电路

2N2222A晶体管在放大器电路中被广泛使用，例如音频放大器、射频放大器等。其良好的放大特性使其成为许多低功率放大电路的首选元件。

b. 摇摆电路

由于其高频特性，2N2222A也被用于摇摆电路，如正弦波振荡器和方波振荡器，为一些应用提供稳定的振荡信号。

c. 开关电路

2N2222A作为开关，能够控制高功率电路的开关操作。在数字电子领域，它常被用于触发逻辑门、控制继电器等。

d. 教育用途

由于2N2222A易于使用且成本低廉，它常被用于电子教育实验中，帮助学生理解晶体管的基本原理和应用。

2N2222A与其他晶体管的比较

a. 与2N3904

2N2222A和2N3904都是NPN型晶体管，常被用于类似的应用。它们在一些参数上略有不同，例如电流增益和最大功耗。设计师通常会根据具体需求来选择适合的晶体管。

b. 与MPSA42

MPSA42是另一种NPN型晶体管，与2N2222A相比，MPSA42在高频应用中更为稳定，但在一些参数上可能稍逊一筹。

2N2222A的重要性和优势

a. 广泛应用

由于其广泛的应用领域和可靠的性能，2N2222A在电子设计中扮演着重要的角色。无论是在学术实验、原型设计还是实际产品中，都能够发挥出色的作用。

b. 可靠性

2N2222A经过多年的使用验证，被证明具有出色的可靠性和稳定性，这使得它在许多应用中成为首选的晶体管元件。

2N2222A的设计注意事项

在使用2N2222A时，工程师需要注意一些设计方面的问题。例如，合理选择工作点，设计适当的偏置电路，以确保晶体管在所需的工作条件下稳定可靠。

尽管2N2222A已经存在多年，但由于其依然可靠且经济实惠，它在未来仍将继续发挥作用。随着电子技术的发展，可能会有更先进的替代品出现，但2N2222A作为经典元件将保持其在电子设计中的地位。

2N2222A晶体管作为电子领域的经典元件，以其可靠的性能和广泛的应用领域而著称。无论是在学术实验中还是实际产品设计中，它都发挥着重要的作用。通过深入理解其工作原理和特性，工程师们能够更好地利用2N2222A，为电子设计带来更多的创新和实用性。
