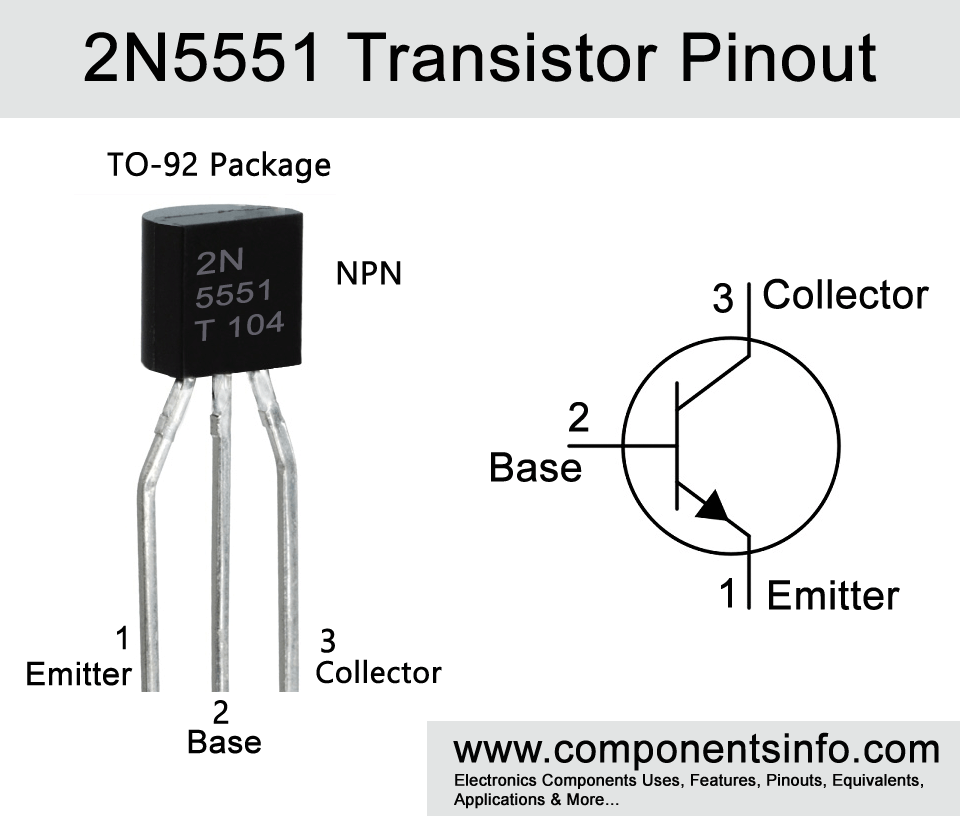

2N5551三极管引脚图及基本特性

2N5551的基本介绍

2N5551是一款NPN型晶体管，常用于放大和开关电路。它由多家制造商生产，其中Fairchild Semiconductor、ON Semiconductor等公司是主要的生产商之一。2N5551的普及源于其可靠性、稳定性以及在各种应用中的灵活性。

2N5551的工作原理与基本特性

a. 工作原理

2N5551是一种双极型晶体管，具体是NPN型。在NPN型晶体管中，电流由集电极（Collector）流向发射极（Emitter），而控制电流的信号则通过基极（Base）输入。通过在基极-发射极之间施加电压，可以控制从集电极到发射极的电流，实现放大或开关等功能。

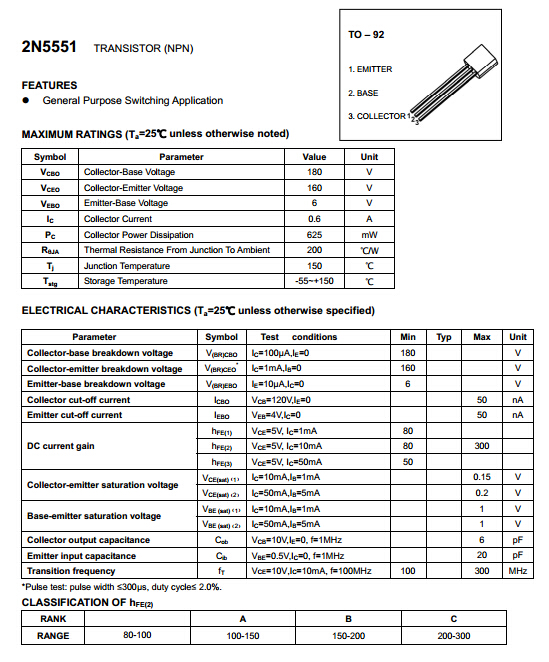

b. 基本特性

2N5551具有一系列基本特性，其中包括：

• 额定集电流（Collector Current）：通常为150mA
• 额定集电压（Collector-Emitter Voltage）：一般在160V左右
• 额定功率（Power Dissipation）：通常为625mW
• 高频极限（Transition Frequency）：在几百MHz的范围内

这些特性使2N5551在各种电子设计中都能够发挥作用。

2N5551的应用领域

a. 放大器电路

2N5551常用于放大器电路，特别是小型音频放大器。通过适当的电路设计，它可以用于放大音频信号，为扬声器提供足够的驱动功率。

b. 开关电路

由于2N5551的NPN结构，它可以作为开关使用。在数字和模拟电路中，它常用于控制其他电路部分的开关操作。

c. 振荡电路

2N5551在振荡电路中也有应用。通过合适的反馈网络，它可以用于产生稳定的振荡信号，例如在无线通信设备中的局部振荡器。

d. 信号放大器

作为一个通用型的晶体管，2N5551可以用于信号放大电路，增强微弱信号的幅度，使其能够被后续电路处理。

2N5551在电路设计中的重要性

a. 替代性强

由于2N5551是一款通用型晶体管，它在电子元器件市场中有着广泛的替代性。这使得在设计中更易于替换和更换元器件，提高了设计的灵活性。

b. 可靠性与稳定性

2N5551作为一款成熟的晶体管产品，经过多年的使用验证，具有较高的可靠性和稳定性。这使得它在长期运行和各种环境条件下都能表现出色。

c. 成本效益

2N5551是一款经济实惠的晶体管，其性能和成本的平衡使得它在大量的应用中成为首选。在大规模生产和经济实用性方面，2N5551具备显著的优势。

2N5551作为一款经典的NPN型晶体管，一直以来在电子设计中扮演着可靠的角色。其广泛的应用领域、可靠性和经济性使得它在各种电路设计中备受青睐。尽管在未来可能会有更先进的技术取代它，但作为电子设计的基础元器件之一，2N5551的地位将在很长一段时间内保持稳固。
