5分钟看懂tracert技术原理-traceroute工作原理

Tracert是检测网络丢包及时延的有效手段，同时可以帮助管理员发现网络中的路由环路

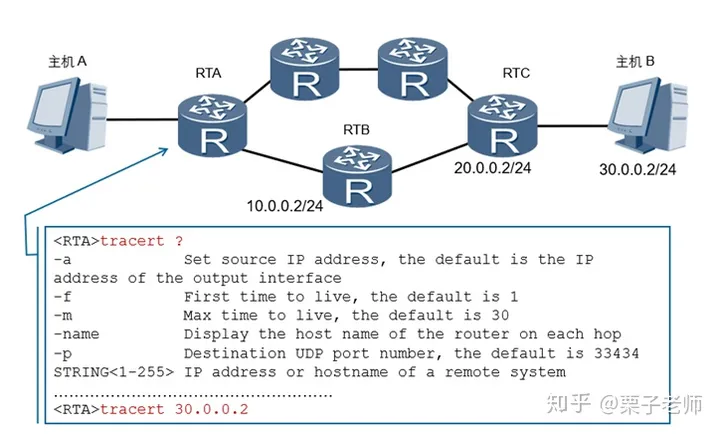

Tracert常用的配置参数如下：

-a (source-ip-address)参数：指定tracert报文的源地址。

-f （first-ttl）参数：指定初始TTL。缺省值是1。

-m （max-ttl）参数：指定最大TTL。缺省值是30。

-name参数：使能显示每一跳的主机名。

-p （port）参数：指定目的主机的UDP端口号。

Tracert原理

第一步：发送一个UDP报文，TTL值为1

RTA向目的端主机B发送一个UDP报文，TTL值为1，目的UDP端口号是大于30000的一个数，因为在大多数情况下，大于30000的UDP端口号是任何一个应用程序都不可能使用的端口号。

第一跳（RTB）收到源端发出的UDP报文后，判断出报文的目的IP地址不是本机IP地址，将TTL值减1后，判断出TTL值等于0，则丢弃报文并向源端发送一个ICMP超时（Time Exceeded）报文（该报文中含有第一跳的IP地址10.0.0.2），这样源端就得到了RTB的地址。

第二步：发送一个UDP报文，TTL值为2

源端收到RTB的ICMP超时报文后，再次向目的端发送一个UDP报文，TTL值为2。

第二跳（RTC）收到源端发出的UDP报文后，回应一个ICMP超时报文，这样源端就得到了RTC的地址（20.0.0.2）。

第N步：发送一个UDP报文，TTL值为N

以上过程不断进行，直到目的端收到源端发送的UDP报文后，判断出目的IP地址是本机IP地址，则处理此报文。根据报文中的目的UDP端口号寻找占用此端口号的上层协议，因目的端没有应用程序使用该UDP端口号，则向源端返回一个ICMP端口不可达（Destination Unreachable）报文。

源端收到ICMP端口不可达报文后，判断出UDP报文已经到达目的端，则停止Tracert程序，从而得到数据报文从源端到目的端所经历的路径（10.0.0.2；20.0.0.2；30.0.0.2）

总结：

tracert原理就是利用UDP+ICMP不可达消息
