电荷放大器的工作原理与应用

电荷放大器的基本工作原理

电荷放大器是一种将高阻抗电荷信号转换为低阻抗电压信号的电子装置。其核心功能在于通过内部反馈电路，将压电传感器等设备产生的微弱电荷量转化为可被后续电路处理的电压信号。在具体工作过程中，输入端的电荷量被存储在反馈电容中，并通过运算放大器形成闭环系统。这种设计不仅能够有效抑制分布电容对测量精度的影响，还能通过调整反馈电容值实现增益控制。

电路结构的关键组成

典型的电荷放大器包含三个主要模块：输入级差分放大电路、中间级信号调理模块和输出级驱动电路。输入级采用高输入阻抗设计，阻抗值通常达到10^12Ω以上，确保能够完整接收传感器产生的电荷信号。中间级包含可调增益的积分电路，通过精密电阻网络实现量程切换。输出级配置低输出阻抗的电压跟随器，便于连接数据采集设备。部分高端型号还集成电磁屏蔽层，可降低外部干扰对信号质量的影响。

噪声抑制技术实现

在低频测量场景中，电荷放大器需要应对1/f噪声的干扰。实际设计中采用低温漂电阻和聚丙烯电容构建反馈网络，温度系数可控制在±5ppm/℃以内。对于高频干扰，多层PCB布局技术将模拟地与数字地分离，关键信号路径采用蛇形走线降低电磁辐射。实验数据显示，采用复合屏蔽结构的设备可将信噪比提升至90dB以上，满足精密测量需求。

动态范围与频率响应

电荷放大器的动态范围由输入电荷量和反馈电容的耐压值共同决定。常规型号的电荷测量范围覆盖1pC至10mC，通过分级切换可获得120dB的有效动态范围。频率响应特性与反馈网络的RC时间常数直接相关，标准配置通常支持0.1Hz至100kHz的平坦响应。在振动测量应用中，特殊设计的宽带型号可将上限频率扩展至2MHz，同时保持相位偏差小于1°。

工业现场应用案例

在旋转机械状态监测领域，电荷放大器与加速度计配合使用，成功检测到燃气轮机叶片0.5μm级别的振动位移。汽车碰撞试验中，配置电荷放大器的压力传感器阵列可准确记录0.1ms时间尺度内的冲击力变化。某风电场通过安装带温度补偿的电荷放大器系统，将齿轮箱故障预警时间提前了400小时以上。这些应用验证了设备在恶劣环境下的可靠性和稳定性。

医疗检测设备中的特殊要求

医疗电子领域对电荷放大器提出了更严格的技术指标。用于超声诊断设备的电荷放大器需满足10GΩ以上的输入阻抗，确保能够捕捉压电换能器产生的nC级电荷信号。植入式医疗器械使用的微型电荷放大器，在保持3mm×3mm封装尺寸的同时，实现了0.8μV/√Hz的等效输入噪声。部分生命体征监测系统采用光纤隔离技术，使设备漏电流低于5μA，完全符合医疗安全标准。

校准与维护注意事项

定期校准是保证电荷放大器测量精度的必要措施。标准校准流程包括电荷灵敏度验证、频率响应测试和线性度检验三个主要环节。使用标准电荷发生器注入已知量值的电荷脉冲，对比输出电压的偏差不应超过±0.5%。日常维护需注意保持设备通风散热，避免环境湿度过高导致输入阻抗下降。长期存放时应断开所有连接线缆，防止静电积累损坏敏感元件。

不同型号的性能比较

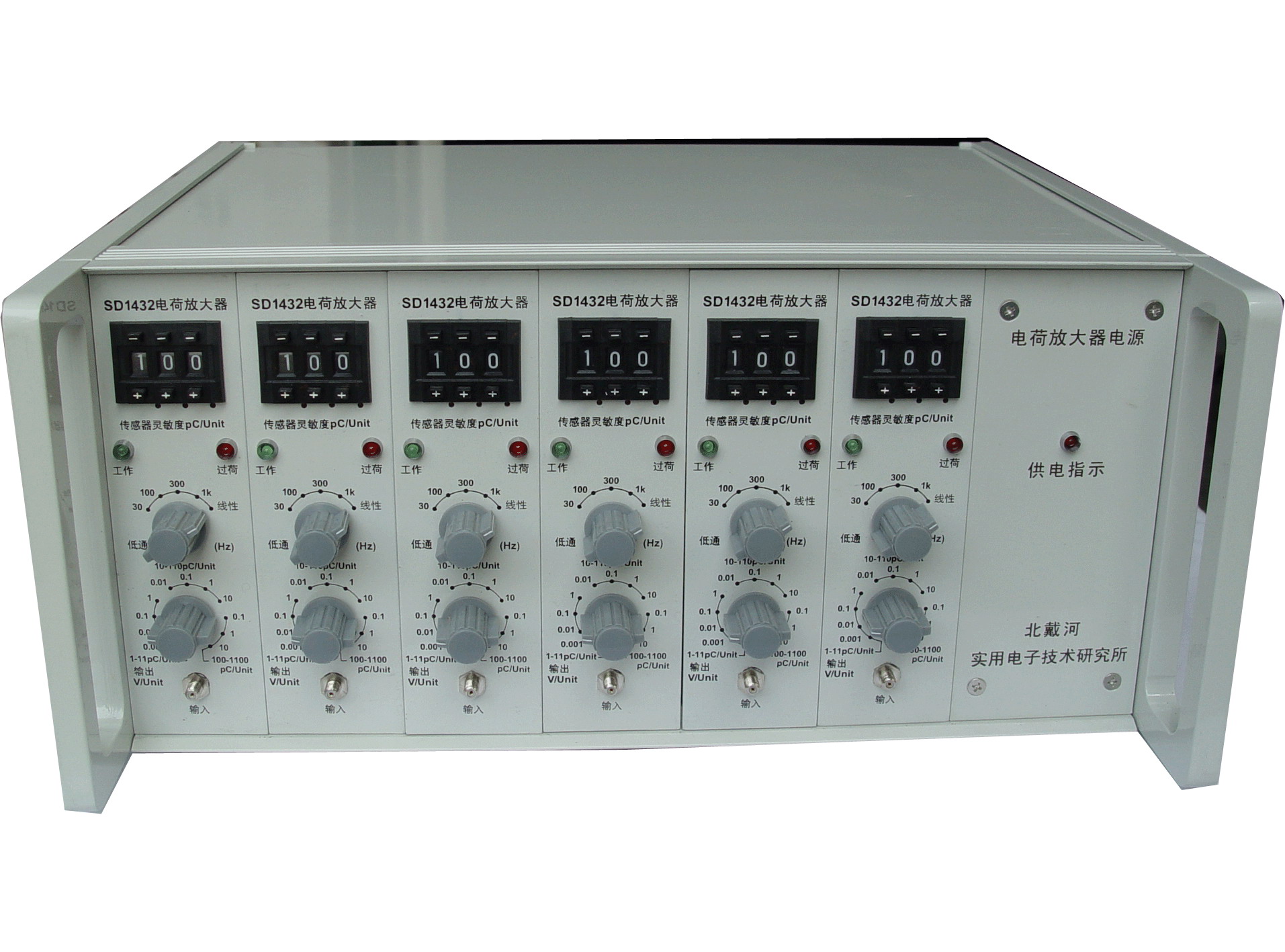

实验室级电荷放大器通常配备USB或以太网接口，支持远程控制和数据实时传输。工业现场型产品强化了抗冲击设计，可在-40℃至85℃温度范围内正常工作。便携式现场检测仪则集成锂电池供电模块，连续工作时间超过72小时。对比测试表明，采用数字补偿技术的智能型电荷放大器，其温度漂移指标比传统模拟式产品改善了近两个数量级。

电路保护机制设计

为防止传感器意外短路或过载造成的设备损坏，现代电荷放大器设置了多级保护电路。输入端配置双向瞬态电压抑制二极管，可吸收高达200A的浪涌电流。电源模块加入过流自恢复保险丝，在检测到异常电流时能在15ms内切断供电。部分高端设备还具备自诊断功能，通过内置测试信号发生器实现开机自检，故障代码通过LED指示灯直观显示。

特殊环境下的适应性改进

针对航空航天领域的特殊需求，抗辐射加固型电荷放大器采用SOI工艺制造，单粒子翻转阈值提升至80MeV·cm²/mg。深海探测设备使用的电荷放大器则采用钛合金密封外壳，耐压等级达到60MPa。在强电磁干扰环境下工作的设备额外配置铁氧体磁环滤波器，可将300MHz频段的干扰衰减40dB以上。这些改进显著扩展了电荷放大器的应用边界。
