气动电磁阀的原理与应用

气动电磁阀作为工业自动化控制系统的关键元件，在各类气动装置中扮演着重要角色。这种通过电磁力控制气体通断或流向的装置，以其响应速度快、可靠性高、使用寿命长等特点，广泛应用于机械制造、自动化生产线、医疗设备等领域。了解气动电磁阀的工作原理和选用方法，对于设计高效稳定的气动控制系统具有重要意义。

气动电磁阀的基本结构与分类

气动电磁阀主要由电磁铁和阀体两大部分组成。电磁铁部分包含线圈、铁芯和复位弹簧等部件，负责将电能转换为机械运动；阀体部分则包括阀座、阀芯、密封件和气路接口，控制气体的流通路径。当线圈通电时，产生的电磁力驱动铁芯移动，进而改变阀芯位置，实现气路的切换或通断。

按照功能划分，气动电磁阀主要分为直动式和先导式两大类。直动式电磁阀依靠电磁力直接驱动阀芯动作，结构简单，响应速度快，适合小流量场合。先导式电磁阀则利用气体压力差来辅助主阀芯动作，只需较小电磁力就能控制较大流量，广泛应用于中高压大流量系统。两种类型各有优缺点，选择时需根据具体工况决定。

从气路形式来看，常见的有二位二通、二位三通、二位五通等类型。二位二通阀是最简单的开关型阀门，控制气路的通断；二位三通阀具有一个进气口和两个出气口，可实现气路的切换；二位五通阀则用于控制双作用气缸的往复运动。多位置电磁阀还可以实现更复杂的气路控制功能。

工作原理与内部构造解析

气动电磁阀的工作过程体现了电能、磁能和机械能的转换。当控制电路给线圈施加额定电压时，线圈产生磁场，吸引铁芯克服弹簧力移动。铁芯的运动通过推杆传递给阀芯，使其离开原阀座，打开或切换气路通道。断电后，弹簧力使铁芯和阀芯复位，气路恢复初始状态。

直动式电磁阀的阀芯直接由电磁铁驱动，结构紧凑但驱动力有限。其内部通常采用锥形或平板形阀芯设计，依靠弹性密封件实现气密。先导式电磁阀的结构更为复杂，主阀芯由气压差驱动，电磁部分仅控制先导气路。这种设计大幅降低了所需电磁力，使小尺寸线圈能够控制大流量气体。

阀体材料选择直接影响电磁阀的性能和寿命。阀座和阀芯通常采用黄铜、不锈钢或工程塑料制成，要求具有良好的耐磨性和气密性。密封件多使用耐油橡胶、聚氨酯或聚四氟乙烯等材料，以适应不同温度和环境要求。电磁铁外壳则多选用铝合金或工程塑料，兼顾散热和防护需求。

气路接口尺寸和连接方式也是重要设计参数。常见的接口螺纹标准包括G螺纹、NPT螺纹和Metric螺纹等，尺寸从1/8英寸到2英寸不等。连接方式有螺纹连接、法兰连接和板式安装等多种形式，选用时需考虑管路布置和维修便利性。

关键性能参数与技术指标

工作压力范围是气动电磁阀的基本参数之一，表示阀门能够正常工作的气体压力区间。普通电磁阀通常适用于0.15-0.8MPa的压力范围，特殊设计的高压阀可达1MPa以上，低压阀则可适应真空或微压条件。选用时需确保实际工作压力在阀门额定范围内，并考虑压力波动因素。

流量特性是衡量电磁阀流通能力的重要指标，通常用Cv值或Kv值表示。这个参数反映了阀门全开时单位压差下通过的标准气体流量。实际应用中，需要根据气缸耗气量和动作频率计算所需流量，再选择相应规格的电磁阀。流量不足会导致气缸动作缓慢，影响系统响应速度。

响应时间表征电磁阀的动作灵敏度，包括开启时间和关闭时间。直动式电磁阀的响应时间通常在10-50毫秒范围内，先导式稍慢一些。高频切换应用需要特别关注这个参数，以确保阀门能跟上控制信号的频率。温度、压力和电压波动都会影响实际响应时间。

电气参数包括额定电压、功率消耗和绝缘等级等。常见的工作电压有DC12V、24V和AC110V、220V等，选用时需与控制电路匹配。功率消耗直接影响线圈温升和能源效率，低功耗设计已成为行业趋势。绝缘等级则关系到在潮湿或污染环境中的使用安全性。

耐久性是衡量电磁阀使用寿命的指标，通常以动作次数表示。优质电磁阀的机械寿命可达数千万次，取决于材料选择、加工精度和润滑设计。实际使用寿命还受工作条件影响，如介质洁净度、环境温度和湿度等。腐蚀性环境或频繁切换都会加速阀门老化。

选型要点与应用考量

气动电磁阀的选型需要综合考虑多方面因素，确保阀门性能与系统需求相匹配。介质特性是首要考虑因素，普通电磁阀适用于清洁干燥的空气，若介质含有水分、油雾或腐蚀性成分，需选择特殊密封材料和防护等级的阀门。高温或低温环境也需要相应设计的耐温型号。

流量需求决定了阀门通径的选择。计算流量时需考虑气缸容积、工作压力和动作频率等因素，并留有一定余量。过大的阀门虽然能满足流量要求，但会增加成本和能耗；过小的阀门则会导致压力损失过大，影响系统性能。多气缸系统可能需要配置多个电磁阀或采用集中控制方案。

电源条件限制了电磁阀的电气参数选择。现场供电电压和功率容量决定了可选用的线圈规格，直流或交流供电也影响控制电路设计。低功耗电磁阀有助于减少系统能耗和发热，特别适合电池供电或密集安装场合。防爆环境还需选用本质安全型或隔爆型产品。

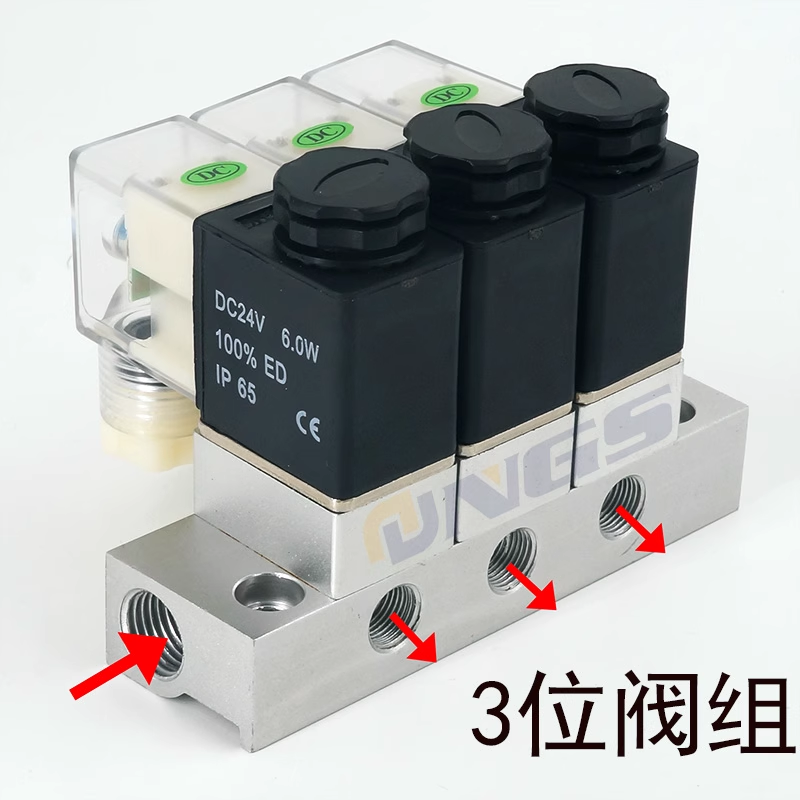

安装方式和连接尺寸必须与实际管路系统兼容。板式安装电磁阀便于集中维护，但需要专用底板；管接式则可以直接接入气路系统，安装更灵活。接口螺纹标准应与现有管路一致，避免转换接头带来的泄漏风险。空间限制也是安装考虑因素，特别是紧凑型设备内部。

环境条件对电磁阀的防护等级提出要求。户外或潮湿环境需要IP65及以上防护等级，防止水和灰尘侵入。振动场合应选用抗振设计或增加固定措施。食品医药行业可能需要符合卫生标准的不锈钢材质阀门。特殊环境下的电磁阀选型往往需要与供应商详细沟通。

安装调试与维护保养

正确的安装是保证气动电磁阀可靠运行的前提条件。安装前应确认阀门规格与系统要求一致，并检查外观有无运输损伤。安装位置应便于操作和维护，避免潮湿、高温或强磁场干扰。阀体上的气流方向标记必须与管路实际流向一致，否则可能影响性能甚至损坏阀门。

管路连接需要注意密封性和牢固性。螺纹连接处应使用合适的密封材料，如聚四氟乙烯生料带或密封胶，但注意不要堵塞气路。紧固力度要适中，过紧可能导致阀体变形。安装完成后应进行气密性测试，检查各接口有无泄漏。先导式电磁阀还需特别注意先导气路的连接正确性。

电气接线关系到控制可靠性和安全性。导线规格应与线圈电流匹配，长距离传输需考虑电压降影响。接线端子应紧固可靠，防止接触不良导致发热。电磁阀外壳应良好接地，特别在雷击风险区域。对于交流线圈，短路环安装要正确，以减少振动和噪音。

调试过程需要逐步验证阀门功能。首次通电前应手动检查阀芯动作是否灵活，有无卡滞现象。低压测试阶段观察阀门开启和关闭状态是否正常，各出气口气流是否符合预期。逐步升高至工作压力后，检查响应时间和流量是否达标。异常噪音或过热都可能是安装不当的信号。

定期维护能显著延长电磁阀使用寿命。日常检查应包括外观清洁、紧固件状态和密封性能。过滤器滤芯需要定期更换，防止污染物进入阀体。长期停用后重新启用时，建议手动操作几次以恢复润滑状态。发现响应迟钝或泄漏增大时，应及时检修或更换密封件。

常见故障诊断与排除方法

气动电磁阀在使用过程中可能遇到各种故障问题，及时准确的诊断能减少停机损失。阀门不动作是最常见的故障现象，可能原因包括电源故障、线圈损坏或机械卡死。检查步骤应从简单开始，先确认供电电压正常，再测试线圈电阻，最后检查阀芯是否可手动操作。

动作异常表现为阀门响应迟钝或不到位。电压不足、压力过高或弹簧失效都可能导致这类问题。测量工作电压是否达到额定值，检查系统压力是否在阀门允许范围内。先导式电磁阀还需确认先导压力是否足够。温度过低会使润滑油脂粘度增加，也可能导致动作迟缓。

泄漏故障分为内漏和外漏两种情况。外漏容易发现，通常由密封件老化或安装不当引起；内漏则表现为阀门关闭后下游仍有压力，需通过气泡测试或压力保持测试来诊断。阀座磨损、异物卡滞或密封件损坏是内漏的主要原因。轻微内漏可能暂时不影响使用，但会增加能耗并降低系统效率。

噪音过大不仅影响工作环境，还可能预示潜在问题。交流电磁阀的嗡嗡声通常由短路环损坏或铁芯接触面不平引起；气流噪音则可能与减压阀设置不当或排气不畅有关。安装消声器或调整排气路径可以降低排气噪音。异常撞击声可能来自阀芯行程过大或缓冲不足。

线圈过热甚至烧毁是严重故障，需要彻底排查原因。电压过高、频繁切换或散热不良都会导致线圈过热。环境温度超出额定范围或电压波动过大也是潜在诱因。更换线圈时应确保规格完全相同，并检查驱动电路是否存在问题。重复烧毁线圈往往表明系统设计存在根本缺陷。

典型应用场景分析

气动电磁阀在工业自动化领域有着广泛而重要的应用。在生产线自动化设备中，它们控制着各种气缸的往复运动，实现工件的夹紧、定位、分拣和输送。包装机械依靠电磁阀精确控制薄膜牵引、产品封口和装箱动作，每个工作循环都涉及多次阀门切换。这种应用对电磁阀的响应速度和耐久性要求极高。

汽车制造领域大量使用气动电磁阀。焊接机器人上的气动夹具、涂装线的自动门控制、总装线的输送系统都依赖可靠的阀门工作。汽车测试设备如制动检测台和发动机试验台，也需要精密的气动控制。这些应用通常要求电磁阀具备防尘防水性能和抗干扰能力。

医疗设备中的气动系统对电磁阀有特殊要求。呼吸机、牙科治疗机和自动分析仪等设备使用微型精密电磁阀，要求低噪音、无润滑和生物相容性材料。洁净室环境还需要阀门具备防腐蚀和防微粒释放特性。医疗应用的可靠性标准通常高于工业领域。

食品饮料行业的气动控制关注卫生和安全。灌装机、贴标机和包装机上的电磁阀多采用不锈钢材质和特殊密封，易于清洁和消毒。防爆环境如面粉加工或酒精生产，则需要符合ATEX标准的防爆型电磁阀。这些应用场合不允许有任何污染风险。

轨道交通领域的气动系统关系到运行安全。列车门控制、制动系统和悬挂调节都使用高可靠性的电磁阀产品。这些阀门必须经受振动、温度变化和电磁干扰的考验，并通过严格的认证测试。类似的高标准也适用于航空和船舶应用的特殊电磁阀。
