大幅面扫描仪选购指南

在过去几年中，大幅面扫描仪市场发生了巨大变化。在彩色和灰度图像质量、实际扫描仪速度和文件处理时间方面的改进，使我们能够更高效的工作，并更快的实现初始投资回报。大幅面扫描仪制造商现在也加入了更多的选择和配件，进一步扩大了我们的选择范围。

希望 大幅面扫描仪选购指南 能帮助您在首次购买大幅面扫描仪时候做出选择，或帮助您找到适合升级现有设备的产品。

（本文档分为两部分，在考虑购买大幅面扫描仪时要问的问题以及技术注意事项。许多技术术语及其解释也可以在Wikipedia和其他来源中进行验证，我们明确鼓励读者验证我们的陈述。如果您想简短地了解最重要的内容，请仔细阅读。）

问题

确定你的商业模式

您为什么考虑购买大幅面扫描仪或升级现有设备？

您是否需要解决日益增长的大型档案并在工作环境中恢复宝贵的空间？

是否有需要在局域网共享扫描作业？

您是否在办公室或以入场形式为客户提供扫描服务？

扫描速度有多重要？

您能接受以每秒约2.54cm的速度进行彩色扫描吗？

还是需要以最高38cm的速度进行扫描才能更快地完成工作？

这些都是要考虑的重要因素，并取决于您的扫描量，如果扫描量非常大而扫描速度很低，则瓶颈会变成现实。

确定需要扫描的文档类型。 GIS地图？工程图纸？彩色和黑白照片？裱框的艺术品和海报？报纸和杂志？其他装订文件？主要是彩色扫描还是大多数是黑白扫描？

这一点也很重要，因为某些扫描仪型号不适用于某些类型的文件。同样，实际打印文档的介质类型将在做出正确选择方面发挥作用。由于进纸通道的设计，聚酯薄膜/塑料等介质无法可靠地通过某些扫描仪进纸。对于更薄，更易碎的媒体类型（例如报纸等介质）也是如此。

请记住，并非所有内容都在普通纸上。

确定安装和配置的难易程度，正确安装扫描仪需要什么？

您需要为软件提供外部PC电脑并将其连接到网络吗？

为扫描设置共享文件夹有多容易？

设置扫描打印功能需要多少步骤？

您将能够使用网络上的各种打印机进行打印吗？

确定谁需要使用扫描仪，该设备对偶然的扫描或新手操作的用户友好吗？

是否可以设置并保存扫描仪默认设置以简化流程？

是否可以为作业模板设置扫描仪，在iPad和Android设备之间进行远程扫描，以便立即检索和移动使用扫描的文件？

最后，确定除扫描仪本身之外对您而言重要的是什么。技术支持，扩展的保修计划，定期的产品更新（例如固件等）有多重要？另外，如果环境对您很重要，则选择能够提供即时开机或快速预热和关机功能的扫描仪产品将有助于最大程度地减少能源浪费。

生产率

厌倦了理论上对大幅面扫描仪的速度和性能的大肆宣传？厌倦了“市场上最快的扫描仪速度为15cm/秒”而其他扫描仪的扫描速度超过30cm/秒？我们也是！

这就是为什么INGTU开发了生产力计算器，该工具旨在让您将大幅面扫描仪与完全可配置的场景进行比较，根据您的实际工作需求为您提供生产力比较，而不是一些假设的最佳情况统计，如“一小时批量扫描”。

生产率计算器在比较扫描仪时考虑实际生产因素。为了做到这一点，我们从制造商的产品资料中收集了许多竞争扫描仪的额定扫描速度（截至2020年3月）

但是，比较额定扫描速度只是一种方式。再加上拿原稿、将原稿送入扫描仪、等待扫描和任何处理暂停所需的时间，最后将文档从扫描仪中取出或替换为下一次扫描所需的时间。

（扫描速度是一个复杂的问题，以cm/秒为单位的速度只是其中的一部分。必须考虑整个工作流程，如果光看彩页上的数据，结果可能会令人失望。）

CIS or CCD

CCD 扫描仪

基于CCD的扫描仪拥有线性传感器，可以从经过白光照明的文档中依次捕获红色、绿色和蓝色线条。图像由缩小透镜缩小，投影到线阵CCD传感器上。物体（文件）与CCD元件的曝光同步移动。红色元素将捕获一个图像，后跟一个绿色元素和一个蓝色元素。 在计算机以正确的顺序移动这些线之后，图像将由完全分辨率的RGB值组成，而不存在任何拜耳模式伪影。Bayer Pattern to RGB(RAW数据转换成RGB图像的过程)。

CIS 扫描仪（消费级）

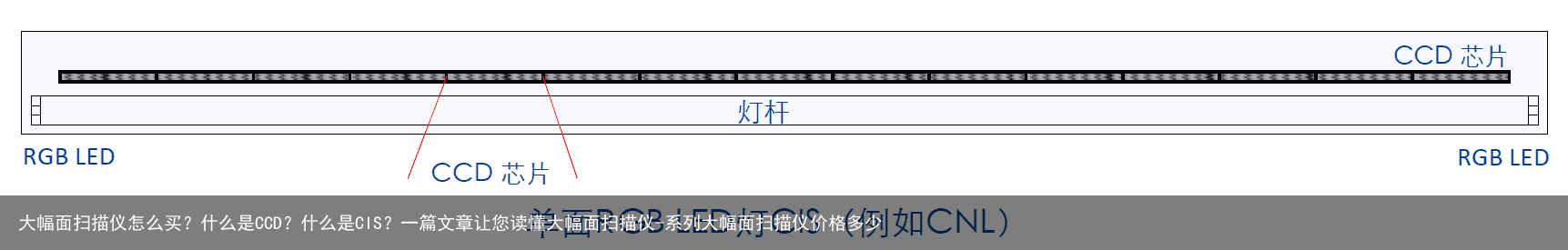

入门级扫描仪使用带有CIS技术的传感器。CCD与1:1的自聚焦透镜（Selfoc lens）和基于LED的照明系统结合在一起，全部组装成一个紧凑的模块。这些模块非常便宜，为平板扫描仪市场大量生产。下面的图表显示了在大幅面扫描仪中发现的典型传感器的横截面。下图显示了扫描侧的相同CIS模块。该模块由许多单个的200-300像素的CCD芯片组成，这些芯片并排对接，形成一条典型的210mm长的CCD线（适用于A4）。

这些消费级CIS模块上的光通过灯杆发射，灯杆两端各有一个三色LED。发光棒具有不同距离的空腔，这些空腔负责发光，以确保在模块长度上的某种事件分布。

LED的脉冲方式是在每种颜色的照明下进行三次曝光。之后，这些将被编译成一行RGB像素。

LED照明通常没有预热时间，但会引入一些颜色伪影，因为LED照明系统通常由一个红色、绿色和蓝色LED组成，每个LED都在扫描线的1/3时间内打开。这会在黑白原稿上产生彩色边缘，因为每个彩色图像都是从稍微不同的位置拍摄的。INGTU使用先进的双线性插值，以减少这种影响的不可见性。

大多数消费者级CIS模块只有一个在侧面宽LED照明，它放大了所有褶皱和其他表面扭曲，只有在文档表面非常均匀的情况下才能产生良好的图像。如果使用扩散器，这种放大效应可以降低到一定程度。一家知名大幅面扫描仪供应商的市场部称这种“双重扩散”隐藏了这样一个事实，即他们的模块只有“单面照明”

CIS 扫描仪（专业级）

为了解决消费者级CIS模块的问题，Image Access开发了一个新的CIS模块，它有两排红色、绿色和蓝色的led。

下边的图表显示了这些CIS模块的横截面。因为它们是完全对称的，所以即使文档褶皱或不均匀，也不会有可见的阴影。

INGTU扫描仪中使用的高质量LED还克服了CIS扫描仪比CCD扫描仪更小的色域的缺点。 在色彩保真度和色域方面，我们的CIS扫描仪非常接近CCD扫描仪。

有一个问题仍然存在，并且是两种技术之间的根本区别。 CIS传感器的聚焦深度很小，通常只有几毫米。 这使得必须将原始文档引导到扫描玻璃表面上，从而导致所有可以很容易想象的问题：污垢、灰尘和划痕都会降低图像质量，并可能损害原始文档。

什么是更好的？

关于哪种技术更好的谣言有很多，这取决于谣言的幕后究竟是谁。本指南力求尽可能地保持公正，因此我们将以可能所有供应商都同意的方式澄清一些谣言。

谣言: 基于CCD的扫描仪必须将来自多个摄像机的文档缝合在一起，需要对其进行校正，并且会产生各种伪影。 基于CIS的扫描仪不会遇到此问题。

真相: 不对！ 基于CCD的扫描仪使用并排排列的多个摄像机，并且图像必须缝合在一起。 热漂移，机械应力和其他因素使得必须使用高质量，昂贵的测试目标来不时校正缝合。 INGTU CCD扫描仪使用印在玻璃上的专利测试目标，该目标可以每分钟校正缝合位置，从而消除各种影响。

大多数CIS扫描仪使用六个或更多个CIS模块，这些模块在传送方向上错开并在拼接区域重叠。 与基于CCD的扫描仪相比，他们在另一个方向（传送方向）上遇到缝合问题。 由于CIS模块均由数百个并排对接的独立传感器芯片组成，因此它们还具有固定的缝合图案，这是由于最后一个像素在单个芯片的边缘处较小而导致的。 即使供应商声称已构建单行CIS模块，这也不会改变。

所有大幅面扫描仪都使用多个CCD或CIS模块，而且缝合是固定的。真正重要的是校正过程的简单性和精确性。

谣言：基于CCD的扫描仪具有比CIS扫描仪更广的色域。

真相：对大多数供应商来说都是正确的！ CCD 基于CCD的扫描仪使用带红色，绿色和蓝色滤光镜的相机。 CIS扫描仪使用红色，绿色和蓝色LED进行照明。 彩色滤光片的质量优于LED灯的质量，因此CCD扫描仪的色域更宽。

真相：对于INGTU 系列扫描仪却不是这样！诸如INGTU 600和INGTU 800之类的INGTU CIS系列扫描仪在整个全长CIS模块度上和两侧均使用非常高质量的RGB LED。 所得到的色域非常接近通常在基于CCD的扫描仪中发现的色域。

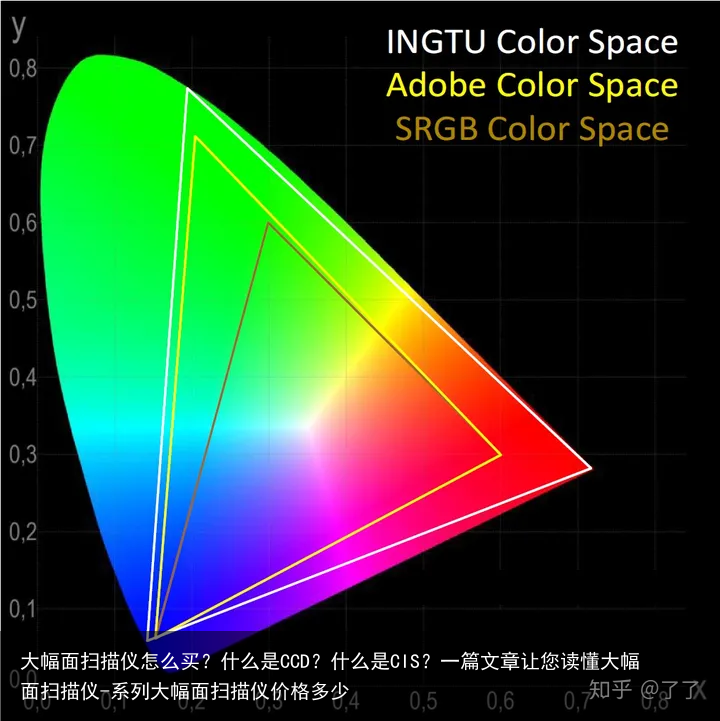

该图显示了典型的INGTU扫描仪色彩空间，Adobe RGB色彩空间和sRGB色彩空间。 sRGB色彩空间是当今IT世界中使用最广泛的色彩空间，但是随着宽色域TFT屏幕的出现，更宽的Adobe RGB空间变得更加流行。

每个颜色空间是通过颜色空间中的三个坐标定义的，因此会形成一个三角形。显示器、扫描仪和打印机在现实世界中并不理想，很可能本文档的读者有一个具有sRGB或宽色域Adobe RGB颜色空间的显示器。如果是这样，则对应三角形外部的所有颜色与三角形内部的颜色没有任何不同。

三角形定义了颜色空间，它定义了所有可以复制的颜色。具有位于三角形外部的色度值（x/y）的颜色与三角形内部的颜色匹配。

如果质量至关重要，那么对于大多数供应商来说，基于CCD的扫描仪是更好的选择。 如果您购买了WideTEK扫描仪，您可以放心，因为它的色域几乎相同。

谣言： 基于CCD的扫描仪比CIS扫描仪具有更高的景深。

真相： 正确！差异是10或更大。 CIS扫描仪的景深不超过0.2mm，等于两张普通复印纸的厚度。 这意味着必须将文档紧紧的贴在玻璃板上，从而限制了可以通过CIS扫描仪可靠地传送的媒体种类。

如果你需要通过扫描仪扫描油画、硬纸板、壁纸甚至是聚酯薄膜，那就买一个CCD的扫描仪。

扫描仪分辨率

什么是分辨率，我需要多少分辨率？

这是大幅面扫描仪市场中最令人困惑的主题之一，下一章将公正事实的从技术角度解释。

最令人困惑的事实是，数字世界中的“分辨率”一词不再描述系统分辨率，而是描述光学元件（通常是CCD元件）的几何分辨率。 左图在顶部和底部以及中间具有相同的300dpi几何分辨率。

显然“解析度”的能力在中间是好的，但在焦平面的上方和下方则很差。

确定实际系统分辨率的一种广泛接受的方法是使用各种分辨率测试图。 最受欢迎和易于使用的一种是以下所示的一种。 此线对测试目标是许多其他测试目标的一部分，例如Image Access的CSTT测试目标或UTT（通用测试目标）www.universaltesttarget.com

目标由五条黑线和四条不同大小的白线组成。 例如，数字2.0表示每毫米有两对线（两黑两白）。

要确定整体系统分辨率，您应该尝试计算各种测试目标中黑线的数量。 以您仍可数出五行黑线的补丁编号为准。 将此数字乘以70，就可以算出系统分辨率。

例如： 在INGTU 36上，通常可以在测试目标程序中读取5行，编号为8.0。 乘以70，此600dpi扫描仪的系统分辨率为560dpi，非常接近可达到的最大分辨率。

下一个问题是，我的工作真正需要多少分辨率？

下表显示了各种类型介质的所需分辨率。 如果扫描必须以黑白存储，则需要更高的分辨率才能获得良好的效果。

600dpi的分辨率足以满足几乎所有应用的大幅面扫描仪的需求。

更重要的是，实际系统分辨率是否接近您正考虑产品的分辨率。 很少有需要采用1200dpi分辨率的情况，但是您应该意识到用此分辨率会产生巨大文件和非常低的速度。

插值分辨率

插值意味着扫描仪看不到的像素位置的值是从其邻域的值插值的。如果实际分辨率为600dpi，插值分辨率为1200dpi，则四分之三的像素被插值（计算），四分之一的像素是实际像素。

尽管这仍然是合理的，但它在9600dpi时变得毫无意义。在此级别上，你将有一个实际的像素相邻255个计算出来的像素。如果一家扫描仪供应商试图以9600dpi的价格卖给你，请他在大幅面扫描仪上扫描21x或42x的缩微胶片，看他是否能读取到内容。

彩色 or 黑白

黑白扫描仪比彩色扫描仪便宜，因此您可能会想节省购买彩色扫描仪所需的额外费用。但是您可以确定将来不必做彩色作业吗？如今，复印作业仍然主要是黑白的，因为彩色打印机价格昂贵且速度明显慢，但是您能告诉客户您只能提供黑白扫描文档吗？如果是这样，您将无法从Image Access中找到产品，因为我们仅生产全彩色扫描仪。我们的CCD扫描仪始终使用全彩扫描，然后使用正确的光度参数将图像转换为灰度或黑白图像，以获得理想的结果。我们的CIS扫描仪使用光度平衡的红色，绿色和蓝色LED来获得最佳结果。

彩色扫描仪产生的灰度图像质量优于单色扫描仪。

位, 密度和噪点

可能对扫描仪技术最大的误解是关于每种颜色的位深度，也称为颜色分辨率。首先要记住的是，比特深度和动态范围不是一回事。它们听起来会很像，但事实并非如此。这种差异将在下一章中解释。现在大多数扫描仪至少有30位颜色深度，许多扫描仪有36位、42位或48位。需要更多的位来保存包含更好动态范围的数值。虽然这两个因素往往是相关联的，但也有第二个要求。为了获得更好的动态范围，需要高质量、低噪声的CCD和电子器件（即昂贵的器件）。扫描仪声称有48位的颜色深度，这与它的真实光密度无关。它只意味着使用16位A/D转换器。

下表显示了各种位深度的理论最大密度。如果在扫描仪规格表中找到这些值，则可以完全忽略它们，因为它们仅指定容器的大小，而不指定内容。

现实世界的密度范围远低于预期。下表列出了各种介质的密度范围：

信息很明确：36位分辨率可以容纳代表最好的透明胶片所能找到的浓度范围所需的所有数值。 较大的容器（42或48位）是浪费的，特别是因为处理更多数据会降低每个系统的速度。 某些系统可能使用超过36位的分辨率，以便在后续处理步骤中通过软件进行亮度和伽马校正，但这并不意味着密度也会增加。

系统的噪声水平远比色深更重要。 现代的宽幅扫描仪具有像素高达10 * 10μm的线型相机，可以在饱和之前收集许多光子。 更多的光子意味着更少的噪声。 俗话说“越大越好”完全适用于CCD元件。

对于大幅面扫描仪而言，36位彩色分辨率已绰绰有余。

宣传页上任何高于36位的颜色可能看起来很吸引人，但没有用，并且会降低扫描仪的速度。 更重要的是照明水平和像素大小。

光源

基于CIS的扫描仪和基于CCD的扫描仪在光源方面存在本质的差异。 由于存在这种差异，因此将分为两章进行介绍。

CIS 扫描仪：

CIS扫描仪有三个独立的光源，由两个或多个红色、绿色和蓝色LED组成。这些发光二极管的脉冲方式是在每种颜色的照明下进行三次曝光。之后这些将被合成为一行RGB像素。

几百块钱的扫描仪，使用的是简单廉价的CIS模块，在塑料导光板的末端每种颜色只有两个led，该导光板将光分布在扫描元件上，并以45°的角度照亮文档。如果文档没有褶皱并且完全平放在玻璃板上，这就足够了。但是，只有一侧的光源不仅照亮了表面，而且如果表面不完全均匀，还会产生阴影。

使用这些类型的CIS模块，如果您必须扫描形状不完美的文档，您将在扫描中看到每个褶皱或其他曲面扭曲为阴影或细线。Image Access开发的CIS模块不仅覆盖范围比其他供应商（12“）大，而且还具有成百上千个LED排列成两条直线，并且没有塑料光导。 文件的表面照明非常均匀，并且看不到皱纹和其他变形。

INGTU CIS扫描仪使用许多（100+）双排LED。

单光源LED消费级CIS模块的售价低于1000元，但以在宽幅扫描仪中产生各种伪像为代价。所有INGTU大幅面扫描仪中使用的双光源高速CIS模块售价超过2500元，但是它是值得的。

CCD 扫描仪：

CCD扫描仪的工作方式有所不同，它们具有CCD传感器；该传感器从被白光照亮的文档中一个接一个地捕获红，绿和蓝线。白光的质量决定了扫描的质量。在白光LED成为光源之前，大幅面扫描仪厂商都是用的荧光灯灯源。 荧光灯的缺点很多，而且由于缺点，现在几乎没有扫描仪厂家使用它们。

主要区别在于颜色质量。CRI> 95的最佳三波段荧光灯针对的是最高流明输出，而不是针对CCD元件的响应曲线进行优化。这些灯管在光谱的绿色，红色和蓝色区域中发出峰值，试图获得最大的每瓦流明。

高质量LED的光谱响应曲线更加均匀，不会像荧光灯那样留下太多的混合色。

还有更多因素需要考虑，功耗和预热时间对功耗有很大的影响。尽管由于瓦特数，扫描过程中的差异已经超过3:7，但实际图像在空闲时间会展开。装有荧光灯的扫描仪只要打开电源就保持灯亮，以90％以上的速度浪费能量，并且每天消耗的能量更多。

下面的表总结了主要区别。

高品质的 LED 灯源才是未来趋势，荧光灯已经成为过去。

连接性

您是否希望在您刚刚以40,000元购买的高速激光打印机或大幅面打印机上找到旧的USB 2.0端口？

几乎每个人都希望找到运行速度为100MB/秒或1GB/秒的TCP/IP网络连接。现代的最新打印机通过标准网络进行通信，它们接收打印数据和命令，甚至可以发送邮件以将问题通知管理员。

为什么我们仍在市场上找到昂贵的大幅面扫描仪，它们必须通过很长的数据线和功能的古老USB 2.0端口连接到外部PC？

这些厂家之一的销售代表也许可以向您解释这一点，但我们不能。

下表列出了大幅面扫描仪行业中各种连接标准的属性。

购买大幅面扫描仪，请不要再投资使用古老的USB 2.0设备。

基于千兆以太网的Scan2Net平台是INGTU大幅面扫描仪的技术基础。它以可用的最快的通用，非专有设备间连接代替了传统扫描仪所需的专有扫描仪驱动程序和软件：以太网上的TCP / IP。 网络接口速度远高于USB或SCSI，Scan2Net设备能够以非常低的连接成本获得无与伦比的性能。

我还必须购买什么才能开始扫描？

最明显的选择之一是落地式支架。大多数扫描仪都将他们列为选配件来销售，因此请确保正确进行价格比较，不论是否带有落地支架。

如果您购买了INGTU大幅面扫描仪，则可以开始使用。打开扫描仪的包装，打开电源，分配IP地址并进行扫描。INGTU大幅面扫描仪具有内置的PC，该PC运行基于Linux的实时操作系统，专用于扫描仪特定的成像和机械控制任务，从而最大化了扫描速度和性能。 由于所有Scan2Net扫描仪都是具有TCP / IP协议且内置Web服务器的真实网络扫描仪，因此可以通过任何浏览器，iPad和Android等移动设备甚至手机无缝操作它们。

您的扫描仪仍在USB端口上运行吗？

您需要连接到PC，另外需要2,000元以上的投资，包括屏幕和软件。这些供应商的手册没有明确告诉您，销售代表会告诉您您可以将必要的PC用于扫描以外的其他用途，因此其成本不应属于扫描仪预算的一部分，但是这种方法忽略了现实。将PC连接到扫描仪后，除了操作扫描仪外，它的使用可能性极高。 必须对PC进行管理，更新，并且操作系统（Windows 7,8,9 10）可能会在PC的生命周期内至少发生一次更改。

质量与可靠性

生产型扫描仪必须经久耐用，这对每个人都是显而易见的。但是，您可以期望针对每天少量扫描设计出来的扫描仪具有类似的耐用性吗？

一个主要因素是走纸通道的设计。就耐用性而言，最糟糕的设计是使用塑料部件。经过几百次扫描，它们明显磨损。像旧的蓝图和棕褐色这样的高度磨损的文档可以进一步加快此过程。

其他扫描仪在走纸通道中使用涂层金属。如果金属表面平坦，如果文档和金属导板之间的空气消失，则可能存在很多摩擦。文件粘在表面上，导致歪斜和卡纸。如果金属表面上还印有各种纸张尺寸之类的印记，则可以预期在一定时间后它们中的某些将不再可读。

我们的解决方案是带纹理的不锈钢表面，上面没有油漆，印记等。它使用寿命长，易于清洁，并且不会对扫描的文档造成任何压力。

表面不是平坦的，而是形成数千个气泡的方式形成的纹理。这些气泡纹理可避免将表面光滑的文档粘在扫描台，从而大大降低了歪斜，打滑和卡纸的风险。

为确保可靠性和耐用性，请选择带有不锈钢制纸道的扫描仪。

所有INGTU大幅面扫描仪的走纸通道都是由带纹理的不锈钢制成。

总拥有成本

几年内购买和保养扫描仪的实际费用是多少？

对于客户来说，这个问题可能是最重要的问题之一。厂家倾向于不愿详细讨论这一点。使用此简单的检查清单来识别隐藏成本。

如果您准备购买扫描仪并浏览各种厂家所提供的产品，则不要被看起来价格低廉的价格所迷惑。通常，供应商只向您报价扫描仪本身的基本价格，而忽略了启动扫描仪所需的硬件（PC，支架，纸篮），软件和配件的额外费用。消耗品和备件扫描仪使用寿命后期产生的成本几乎绝不是销售讨论的一部分。所有这些费用共同构成了扫描仪的总拥有成本（TCO），在做出购买决定之前应予以考虑。

我们开发了一个新的TCO计算器，现在可以免费使用它，以帮助您计算各种总拥有成本方案。它还包括来自主要竞争对手的不同模型，并根据各种使用模式计算每年的实际成本。该计算器使用起来很简单。

为了降低INGTU扫描仪的总拥有成本，我们在扫描仪使用寿命的头几年以及长达五年内提供了全面的扩展保修计划。扩展保修计划可保证所有零件免费。此优惠适用于任何INGTU大幅面扫描仪，如果每月使用率高达10,000次扫描。我们的新扩展保修计划可确保保护投资而无需额外费用。

竞争对手具有类似的保修计划和产品，但它们都排除了玻璃板，灯和压辊或其他消耗品。这意味着，在考虑所有备件成本的情况下，扫描仪在其使用寿命内的总拥有成本会大大高于购买价格。看起来很低的初始价格标签可能具有欺骗性。更换零件和消耗品会大大增加总拥有成本。

购买之前，请评估总拥有成本并检查保修计划。

大幅面扫描仪技术比较

结论

有没有一款能够满足您所有需求的扫描仪，一家供应商或一种技术。如果您已仔细阅读本指南，则将有足够的论点和知识来自信地与任何销售代表交谈。我们的目标是使您能够做出有根据的决定，并且即使您决定不从INGTU购买产品，我们也感谢您花时间来理解宽幅扫描的基础。
