原标题：新品发布：PMC-751X-T箱变保护测控装置在光伏领域的应用

箱式变压器（简称“箱变”）将传统变压器集中设计在箱式壳体中，因其具有体积小、结构紧凑、安装简单、易于维护、运行稳定等优势被广泛应用在光伏项目中。

但箱变在运维中存在以下问题： 箱变安装通常较为分散，距离控制中心较远，日常巡检不便； 箱变内需实时监测的设备状态较多，包括断路器位置、风机运行状态、箱变柜门开关状态、消防设施运行状态、电源设备运行状态等； 箱式变压器的运行环境恶劣，昼夜温差较大，对保护装置防护等级及稳定性要求较高。

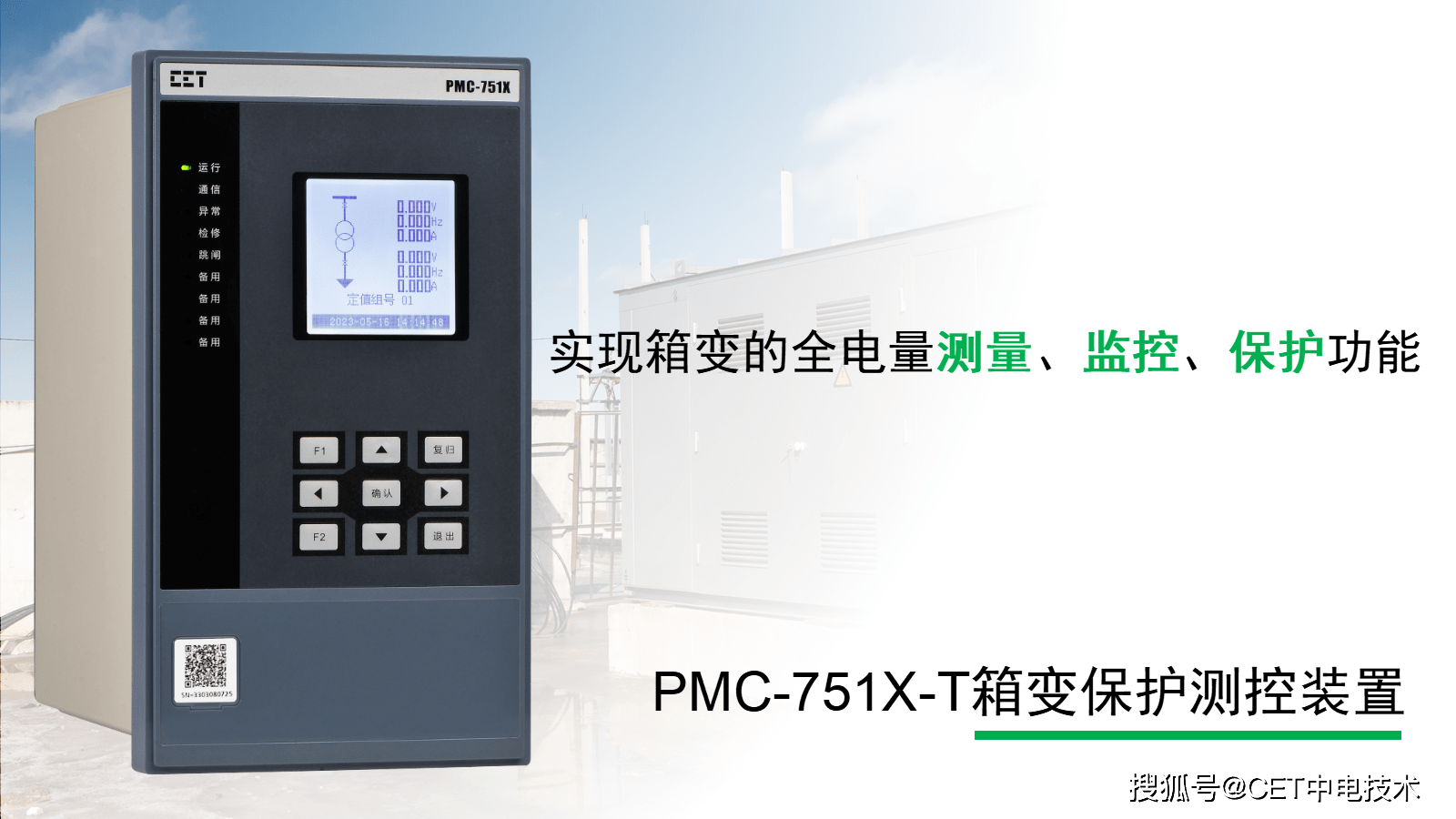

为了解决上述问题，实现箱变“无人值守”运行管理模式，CET推出PMC-751X-T箱变保护测控装置，可完成对箱变内的一二次设备远程监控、保护。

PMC-751X-T箱变保护测控装置能够监测变压器高、低压侧的电压和电流，标配 6 路电压，6 路电流，当发生故障时，能够快速切除变压器两侧的断路器。

并且具备“遥信”和“遥控”等功能，支持 21 路开入、9 路开出，通过开入量实时监测断路器、风机、箱变柜门等设备，可轻松掌握各设备运行状态。

装置采用金属封装，前面板的防护等级达到 IP51，在恶分的工作环境中能够可靠稳定运行。

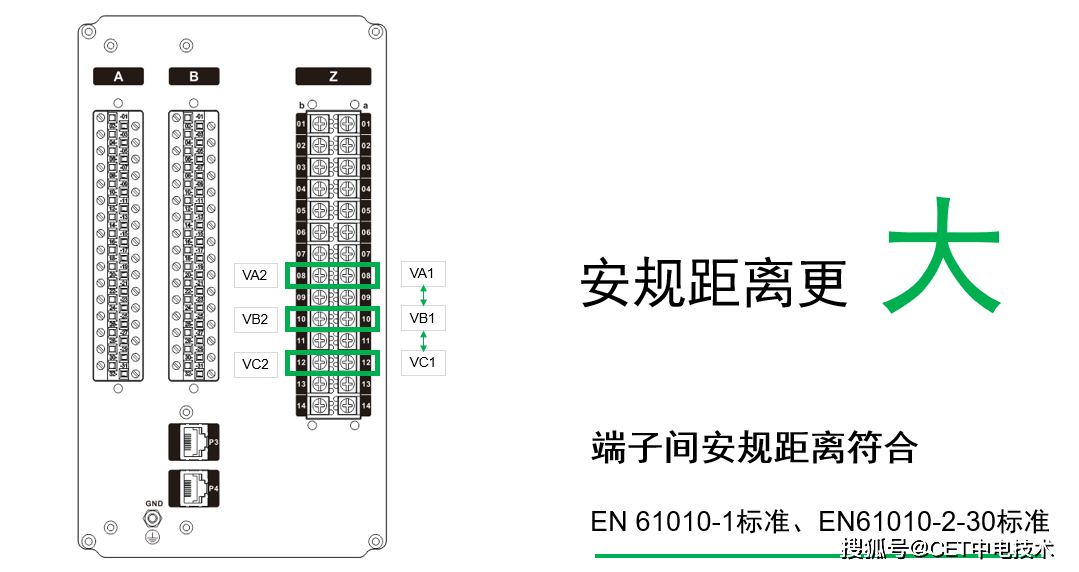

同时，装置最高支持800V额定电压直接接入，为保证装置在高压环境下的安全稳定运行，避免端子间击穿、放电等现象的发生，PMC-751X-T箱变保护测控装置采用了更大的安规距离。

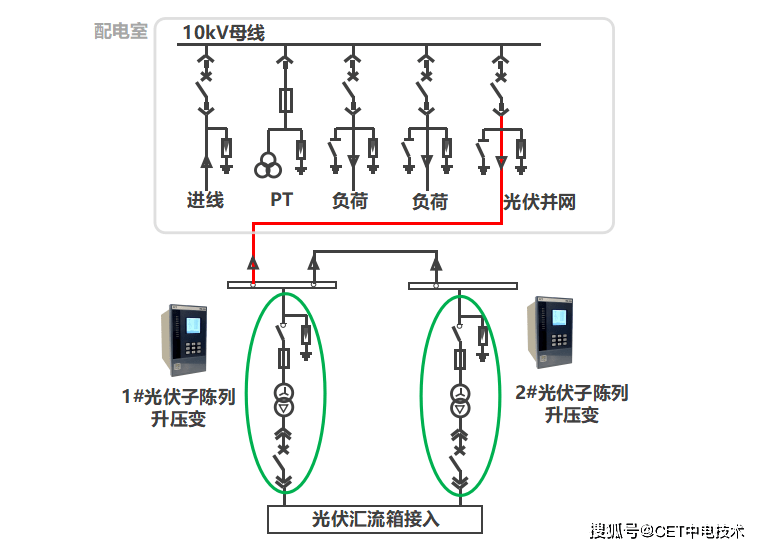

应用场景一：10kV箱式变压器

在某工厂空地和屋顶建设光伏发电系统中，光伏系统通过升压箱变升压至10kV,然后通过10kV并网线路接至原有配电室的10kV母线。

电压等级：10kV 设备配置：PMC-751X-T 安装位置：就地升压变箱变内 实现功能：监测高、低压侧电压/电流、过流保护（三段一时限）、低压保护、过压保护、非电量保护等

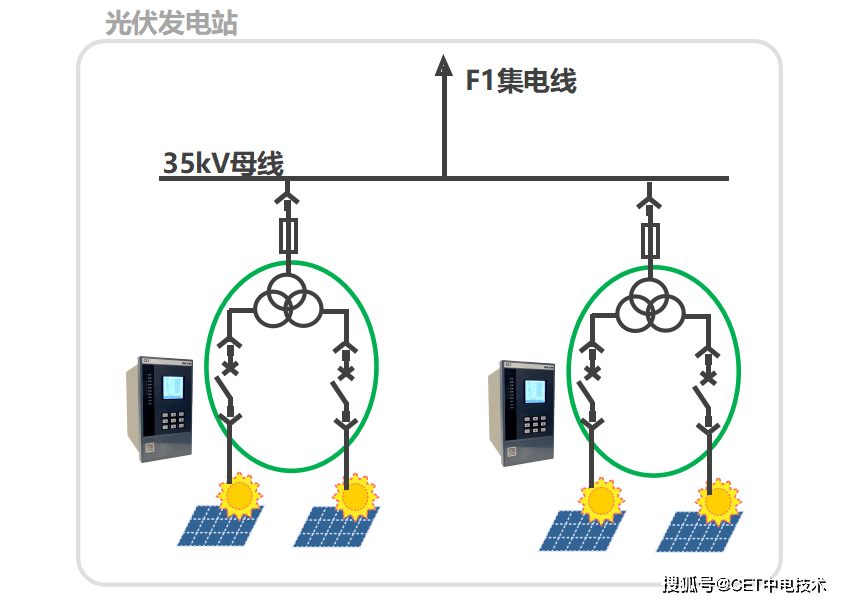

应用场景二：35kV箱式变压器

在某集中式光伏发电系统中，光伏系统通过升压箱变升压至35kV，然后通过集电线路接入就近变电站。

电压等级：35kV 设备配置：PMC-751X-T 安装位置：就地升压变箱变内 实现功能：监测低压双分支电压/电流、过流保护（三段一时限）、低压保护、过压保护、非电量保护等
