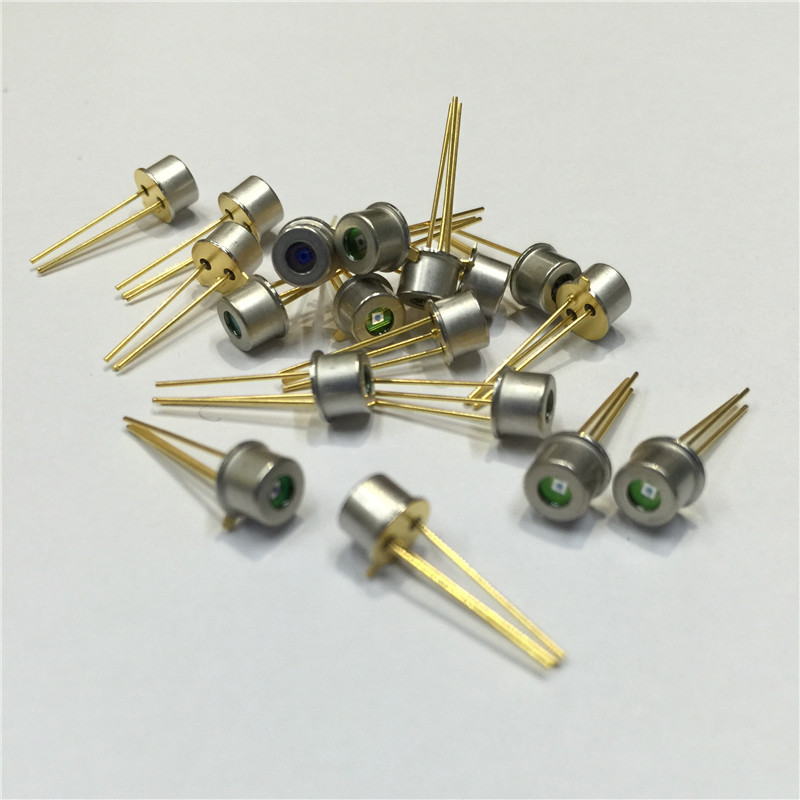

雪崩二极管—电子领域的高压守护神

在电子器件的世界中，雪崩二极管（Avalanche Diode）以其独特的工作原理和特性而引起广泛关注。作为一种能够在高压环境下可靠工作的元器件，雪崩二极管在电力系统、通信领域以及科学研究中发挥着重要的作用。

一、雪崩二极管的基本原理

1.1 雪崩击穿效应

雪崩二极管的工作原理基于雪崩击穿效应，这是一种半导体物理现象。当雪崩二极管反向偏置时，高电场会导致载流子的雪崩增多，从而形成雪崩电流。这种电流会使半导体处于击穿状态，但不会引起永久性损坏。

1.2 Zener击穿效应

除了雪崩击穿效应外，雪崩二极管还可以通过Zener击穿效应工作。这是在高反向电场下，由于Zener击穿，导致电子-空穴对产生并导致电流。这两种击穿效应使雪崩二极管成为一种可控的、可重复使用的元器件。

1.3 雪崩二极管的结构

雪崩二极管通常采用PN结的结构，其中P型和N型半导体的材料和掺杂决定了雪崩二极管的工作电压范围。通过精心设计结构，可以实现在较低电压下发生雪崩击穿，使其在高压环境下发挥作用。

二、雪崩二极管的特性

2.1 高压稳定性

雪崩二极管的主要特点是在高压下保持稳定的电特性。它能够在高电场下工作，而不会发生永久性击穿，使其在高压应用中得到广泛应用。

2.2 精确的击穿电压

由于雪崩二极管的击穿电压是由材料和掺杂决定的，因此可以通过仔细选择这些参数来获得精确的击穿电压。这使得雪崩二极管成为一种精确控制电压的元器件。

2.3 低噪声

相对于其他击穿效应，雪崩击穿效应产生的电流具有较低的噪声水平，使得雪崩二极管在一些需要低噪声的应用中有优势，如射频放大器和通信系统。

三、雪崩二极管的应用领域

3.1 电源稳压器

雪崩二极管在电源稳压器中常被用于提供一个精确而稳定的基准电压。通过调整雪崩二极管的击穿电压，可以实现不同的输出电压。

3.2 射频放大器

在射频放大器中，雪崩二极管被用于产生稳定的直流电压，以保证射频信号的放大过程中的稳定性。

3.3 激光二极管驱动

雪崩二极管在激光二极管的驱动电路中也有应用。它可以提供高精度的电源，确保激光器工作时的稳定性和可靠性。

3.4 高压测量仪器

由于其高压稳定性，雪崩二极管广泛应用于高压测量仪器中，例如电场计和电压测量仪器。

四、雪崩二极管的未来发展趋势

4.1 集成化技术

随着集成电路技术的不断进步，未来的雪崩二极管可能更趋向于集成化。将雪崩二极管与其他器件集成在一起，形成更为复杂的集成电路，以提高系统性能。

4.2 宽工作温度范围

未来的发展可能着重于提高雪崩二极管的工作温度范围，使其在极端环境下仍能保持高可靠性。

4.3 新型材料的研究

通过使用新型材料，如宽禁带半导体，可以拓展雪崩二极管的工作范围，提高其性能，满足更多领域的需求。

雪崩二极管作为一种能够在高压环境下稳定工作的元器件，在电子领域中发

挥着重要作用。其在电源稳压、射频放大器、激光二极管驱动等领域的广泛应用，展示了其在不同场景下的多功能性。未来，随着技术的不断发展，雪崩二极管有望在集成化、工作温度范围和材料创新等方面取得更多突破，为电子器件的设计和应用提供更多可能性。深入了解雪崩二极管的特性和应用将有助于科研人员更好地利用其在高压环境下的独特性能。
