色环电阻识别法，电阻的命名，知道这些后真有点意思！-色环电阻标识法图解

一：色环电阻识别方法-电阻色环表

色环电阻是电子电路中最常用的电子元件，色环电阻就是在普通的电阻封装上涂上不一样的颜色的色环，用来区分电阻的阻值。保证在安装电阻时不管从什么方向来安装，都可以清楚地读出它的阻值。

电阻的基本单位有：欧姆（Ω）、千欧（KΩ）、兆欧（MΩ）。

1兆欧（MΩ）=1000千欧（KΩ）=1000000欧（Ω）。

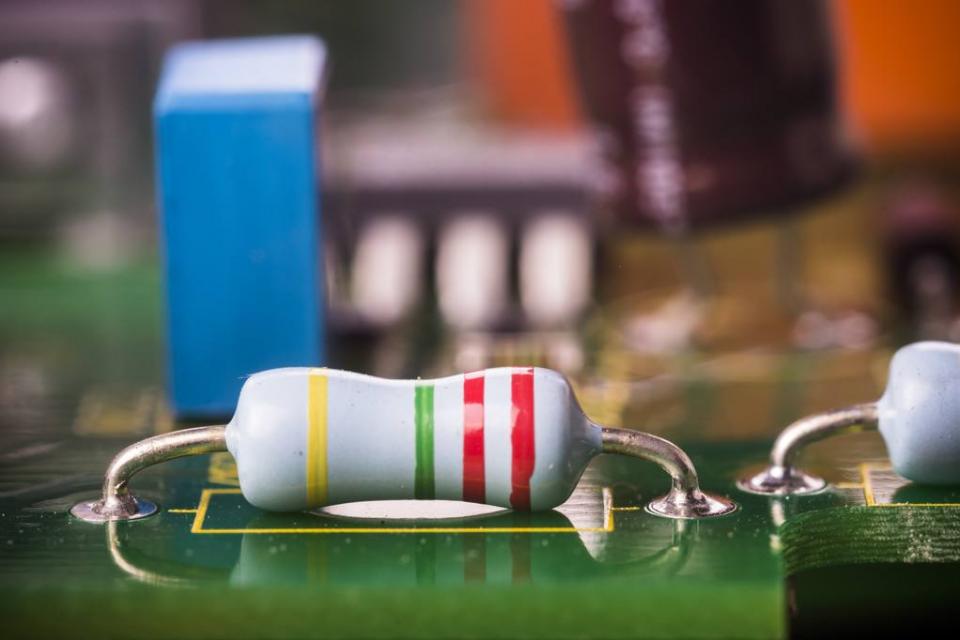

色环电阻：

通常用了四环、五环或者六环来代表电阻值 。这样读取代表电阻值便于清晰且一目了然。我们常用的是四环，四环电阻前二环为数字，第三环表示阻值倍乘的数，最后一环为误差；五环电阻前三环为数字，第四环表示阻值倍乘的数，最后一环为误差，以此类推；六色环电阻前五色环与五色环电阻表示方法一样，第六色环表示该电阻的温度系数。只在有特定要求的场合下的电子产品才会使用，一般使用非常少。误差通常也是金、银和棕三种颜色，金的误差为5%，银的误差为10%，棕色的误差为1%，无色的误差为20%，另外偶尔还有以绿色代表误差的，绿色的误差为0.5%。色环电阻早期是为了帮助人们分辨阻值，但由于色环电阻比较大，在当今高度集成的情况下，色环电阻已经很少应用了。

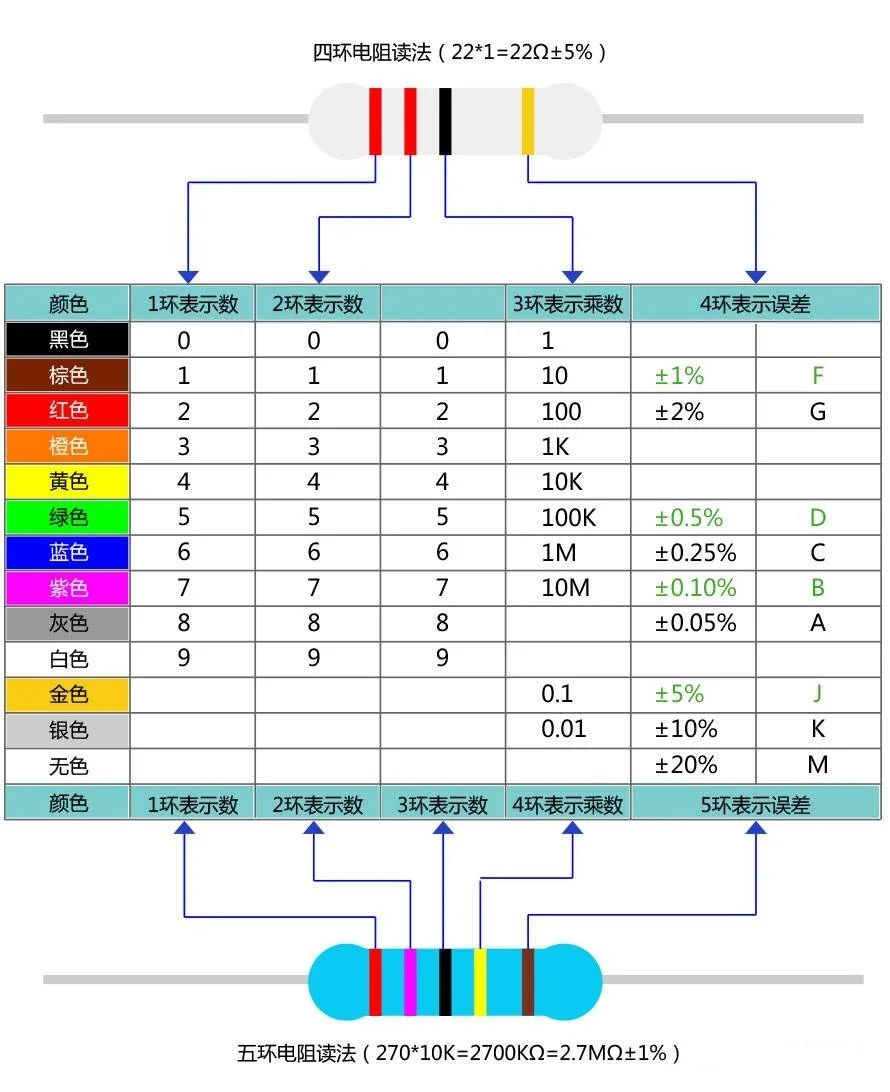

色环电阻色彩缤纷，那如何通过颜色来识别他的电阻值呢？这儿有一个小口诀：

一棕二红三为橙，四五六来黄绿蓝，七紫八灰，九白零黑，金五银十表误差。

例如：

一个电阻的第一环为红色（代表2）、第二环为紫色（代表7）、第三环为黑色（代表1倍）、第四环为金色（代表±5%），那么这个电阻的阻值应该是27Ω，阻值的误差范围为±5%。

例如：

1、红，绿，棕，棕 25*10=250欧 误差为1%

2、绿，蓝，黄，银 56*10000=560K欧 误差为10%

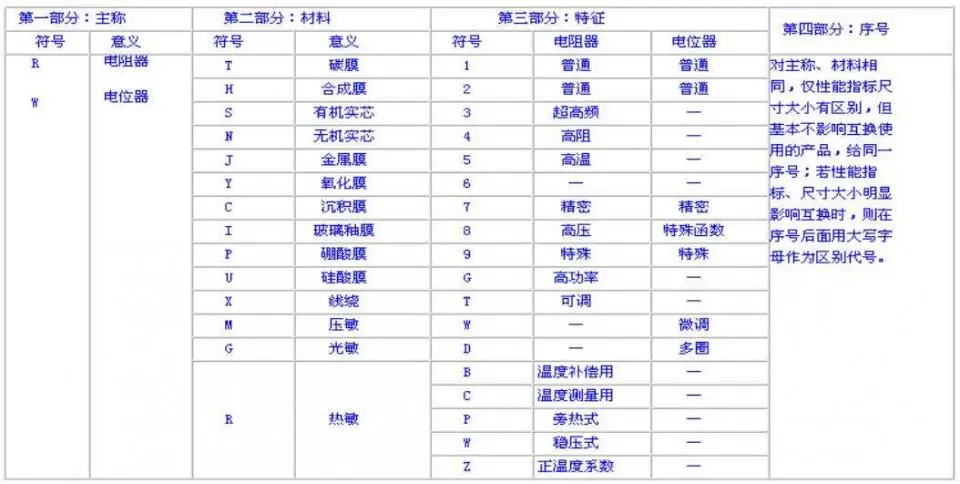

二：电阻的型号命名方法：

国产电阻器的型号由四部分组成（不适用敏感电阻）

1、第一部分：主称 ，用字母表示，表示产品的名字。如R表示电阻，W表示电位器。

2、第二部分：材料 ，用字母表示，表示电阻体用什么材料组成，T-碳膜、H-合成碳膜、S-有机实心、N-无机实心、J-金属膜、Y-氮化膜、C-沉积膜、I-玻璃釉膜、X-线绕、U: 硅碳膜。（通俗点：拼音首字母；）

3、第三部分：分类，一般用数字表示，个别类型用字母表示，表示产品属于什么类型。1-普通、2-普通、3-超高频 、4-高阻、5-高温、6-精密、7-精密、8-高压、9-特殊、G-高功率、T-可调。

4、第四部分：序号，用数字表示，表示同类产品中不同品种，以区分产品的外形尺寸和性能指标等 ；

例如：R T 1 1 型普通碳膜电阻a1（ R: 电阻器；T: 碳膜；1 ： 普通；1：a1 品种）

RTL测量用碳膜电阻器（R:电阻器；T：碳膜；L：测量）即：主称 +材料+拼音首字母

RT碳膜电阻器（R:电阻器；T: 碳膜）

RTX小型碳膜电阻器（R:电阻器；T：碳膜；X：小型）

RTCP超高频碳膜电阻器（R:电阻器；T：碳膜；CP：超高频）

RTZ高阻碳膜电阻器（R:电阻器；T：碳膜；z：高阻）

RU硅碳膜电阻器（R:电阻器；U: 硅碳膜；）

RY氧化膜电阻器（R:电阻器；Y: 氧化膜；）

RJ金属膜电阻器（R:电阻器；J: 金属膜；）

RJJ精密金属膜电阻器（R:电阻器；J: 精密；J: 金属膜；）

RS实心电阻器（R:电阻器；S: 实心；）

RR热敏电阻器（R:电阻器；R: 热敏；）

RXY被釉线绕电阻器（R:电阻器；X: 线绕；Y：釉）

RXJ精密线绕电阻器（R:电阻器；X: 线绕；J: 精密）

RH合成膜电阻器（R:电阻器；H: 合成；）
