火力发电厂模型 火力发电厂生产过程演示板

原标题：火力发电厂模型 火力发电厂生产过程演示板

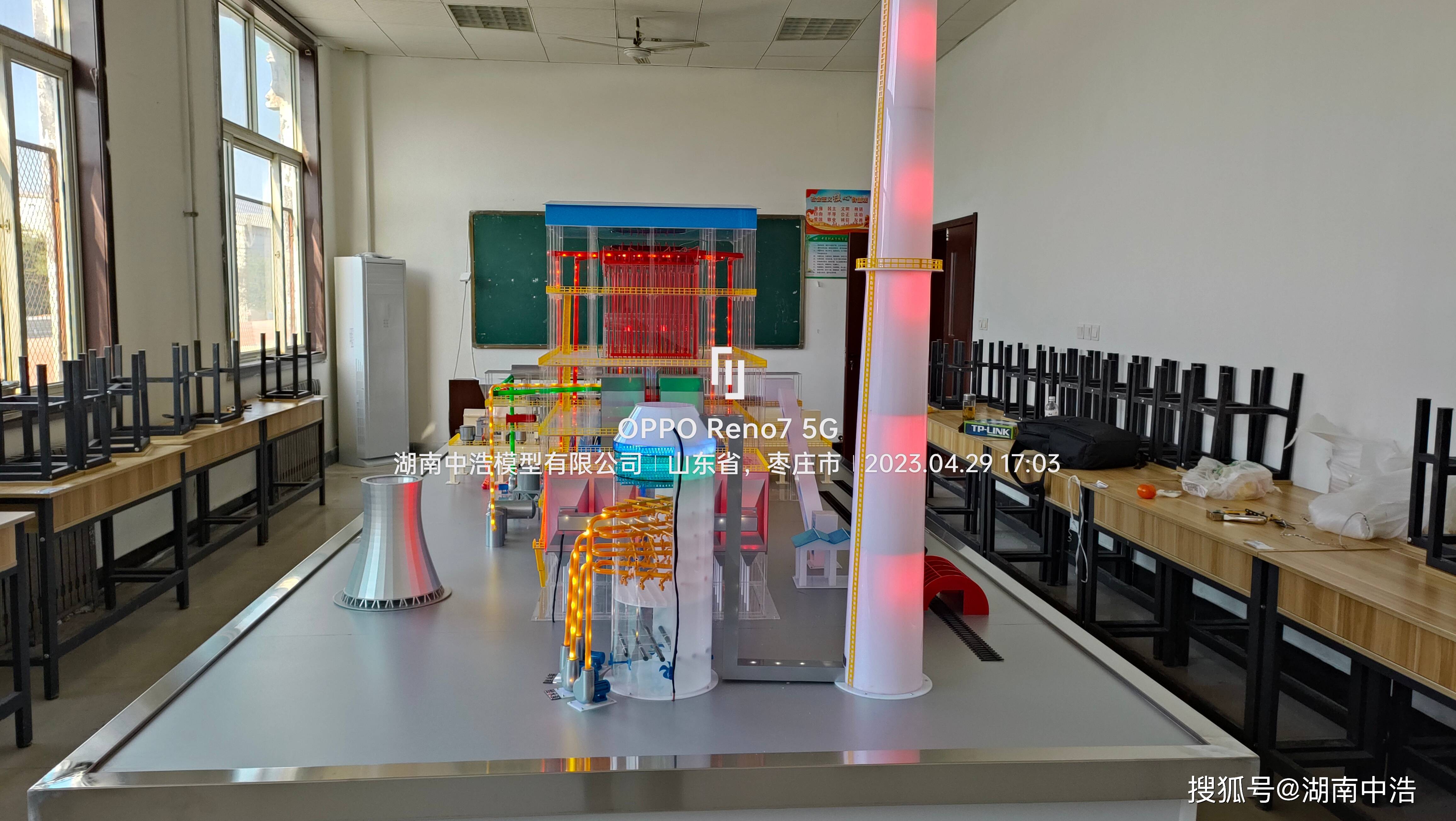

火力发电厂模型分以下几个系统，制作规格如下：火力发电厂模型 火力发电厂生产过程演示板

一、锅炉系统模型（比例为1∶40）

锅炉模型高度从台面到顶棚高约为1.6米，另加台座0.6米，总高为2米。采用5台中速磨煤机直吹式制粉系统，四角切圆燃烧，单炉膛倒U型露天布置，全钢架悬吊结构及栅格平台，高强度螺栓连接，摆动喷嘴调温，平衡通风，固态排渣。炉前布置有汽水分离器、膨胀水箱等，炉后尾部布置有两台三分仓转子回转式空气预热器。在省煤器与空气预热器之间设有脱硝装置（详见烟气净化部分），电气除尘器与烟囱之间设置有烟气脱硫装置（详见烟气脱硫部分）。

1、本部分由输煤系统、制粉系统、锅炉本体、风烟系统、除尘除灰系统等组成。

（1）输煤系统包括：煤场、斗轮机、输煤皮带运输机、原煤仓等设备及部件；

（2）制粉系统包括：给煤机、磨煤机、煤粉管道、冷风管道、热风管道等设备及部件；

（3）锅炉本体包括：炉钢架、炉膛（包括燃烧器）、汽水分离器、下降管、水冷壁、前屏过热器、后屏过热器、低温过热器、高温过热器、再热器、省煤器、空气预热器等设备及部件件。

（4）风烟系统包括：烟道、一次风道、二次风道、一次风机、二次风机、引风机、烟囱等设备及部件

（5）除尘除除渣系统包括：电除尘器、捞渣机等设备及部件。

2、展品主要内容

（1）整台锅炉外观、回转式空气预热器（2个）、原煤斗（5座）、中速碗式磨煤机（5台）、给煤机（5台）、煤斗与给煤机磨煤机的连接管（5条）、磨煤机与炉膛连接管（20条）、汽水分离器1个、集中下降管、下联箱、主蒸汽母管、冷再热汽母管、热再热汽母管、一次风机（2台）、二次风机（2台）、引风机（2台）、烟风道等，以上设备均用不同颜色的高级有机玻璃压制成形。

（2）光电设计：炉墙透明，可见内部结构。斗轮机、皮带运输机可仿真模拟转动；各种水、汽管道有灯光流动演示；炉膛火焰灯光显示。二、锅炉尾部烟气净化处理系统模型

锅炉尾部烟气净化处理系统包括：烟气管道、脱硝系统（SCR）、高压静电除尘器、脱硫系统（FGD）、引风机、烟囱。

1、脱硝系统模型：（SCR）（比例约为1∶30）

（1）脱硝系统采用“选择性催化还原法” 除去烟气中的氮氧化合物（NOx）。工作过程：在锅炉省煤器出口，含有NOx的烟气，与氨气均匀混合，经反应塔（每台锅炉左右两个）内的催化剂后，NOx转化为氮气和水蒸气。

主要内容包括：反应塔（2）座及其喷氨设备、催化剂（3）层。光电设计喷氨时灯光显示，流进反应塔的烟气颜色与流出反应塔的烟气颜色发生变化，通过灯光颜色的改变来直观模拟烟气脱硝的过程。

2、高压静电除尘器系统模型（比例约为1∶30）

(1)除尘形式为：BE278/2-5双室五电场静电除尘器。火力发电厂模型 火力发电厂生产过程演示板

主要内容包括：整个电除尘器和灰斗外形。有一个方向外壳做成无色透明，可以看到阴极板、阳极板。阴阳极振打为顶部布置、电磁驱动，电除尘下部设有20个灰斗。可视内部阴极线与阳极板。

（2）光电设计流进电除尘器的烟气颜色与流出电除尘器的烟气颜色发生变化，通过灯光颜色的改变来直观模拟烟气脱硝的过程。

3、脱硫系统模型比例约为1∶40

（1）烟气脱硫（简称FGD）。采用湿法烟气脱硫，包括吸收塔、增压风机、氧化风机、浆液循环泵、烟气换热器（GGH）及管道附件等，吸收塔放大比例，外壳前半部分做成无色透明体以便看到内部结构、除雾器喷淋层（5层）。光电设计海水喷淋效果和海水流动效果；曝气、氧化气可以冒出气泡，流进FGD的烟气颜色与流出FGD的烟气颜色发生变化，通过灯光颜色的改变来直观模拟烟气脱硫的过程。

三、汽轮机热力系统模型（比例1：20）

包括汽轮机本体及热力系统组成，汽轮机本体包括高压缸、中压缸、低压缸（2个），前轴承箱、盘车装置等，热力系统包括凝汽器、凝结水泵、低压加热器、除氧器、给水泵、高压加热器，凝结水管道、给水管道等。
