碳膜电位器的结构原理与应用

碳膜电位器的基本结构

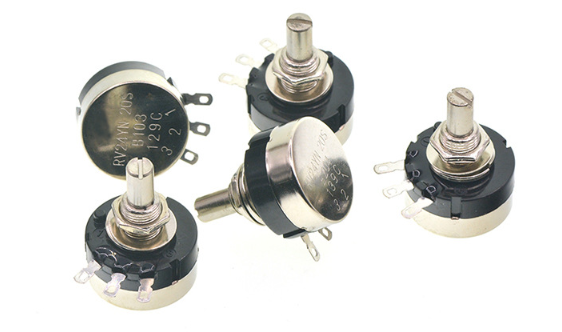

碳膜电位器的核心结构由基体、碳膜层、滑动触点（电刷）、转轴及外壳等部分组成，其设计兼顾功能性与耐用性。

基体与碳膜层
基体通常由陶瓷或酚醛树脂制成，表面覆盖一层均匀的碳膜。碳膜是通过高温烧结或喷涂工艺形成的导电层，其电阻率决定了电位器的阻值范围。碳膜厚度一般在几微米到几十微米之间，需保证表面光滑且电阻分布均匀。

滑动触点与转轴
滑动触点（电刷）多采用弹性良好的金属片（如磷铜或银合金），与碳膜直接接触。转轴通过机械旋转或直线滑动带动电刷移动，从而改变电刷在碳膜上的接触位置，实现电阻值的连续调节。

外壳与引脚
外壳通常为塑料或金属材质，起到保护内部结构和绝缘的作用。电位器一般设有三个引脚：两端的固定引脚连接碳膜起点与终点，中间引脚连接电刷，形成可变电阻输出。

碳膜电位器的工作原理
碳膜电位器的核心功能是通过机械运动改变有效电阻值。其工作原理可分解为以下关键步骤：

电阻调节机制
当转轴旋转或滑动时，电刷在碳膜表面移动。由于碳膜的电阻率均匀分布，电刷与两端引脚之间的碳膜长度发生变化，导致两端到中间引脚的电阻值按比例改变。例如，顺时针旋转转轴时，一端引脚到中间引脚的电阻减小，另一端电阻相应增大。

线性与对数特性
根据碳膜的电阻分布设计，电位器可分为线性型（B型）和对数型（A型）：

• 线性电位器：电阻变化与转轴角度成线性关系，适用于需均匀调节的场合，如亮度控制。
• 对数电位器：电阻变化随角度呈对数曲线，符合人耳对声音强度的感知特性，常用于音量调节。

电气特性参数
碳膜电位器的性能可通过以下参数衡量：

• 标称阻值：两端引脚间的总电阻（如10kΩ、100kΩ）。
• 阻值偏差：实际阻值与标称值的允许误差范围（通常为±20%）。
• 额定功率：长期工作时可承受的最大功率（多为0.1W-0.5W）。
• 旋转寿命：电刷与碳膜摩擦次数上限（通常为几千至几万次）。

碳膜电位器的制造工艺
碳膜电位器的生产流程包含材料选择、膜层制备、组件装配与测试等环节，工艺精度直接影响产品性能。

碳膜制备工艺

1. 基体清洗：通过超声波或化学清洗去除基体表面杂质。
2. 碳膜涂覆：采用丝网印刷或真空喷涂技术将碳浆均匀附着在基体上。
3. 高温固化：在200°C-400°C环境下烧结碳膜，使其形成稳定导电层。

组件装配

• 电刷安装：将金属电刷固定在转轴或滑块上，确保与碳膜接触压力适中。
• 外壳封装：通过注塑或压合方式固定基体与引脚，同时保留转轴活动空间。

质量控制与测试
成品需经过阻值检测、旋转扭矩测试、耐温试验等环节，确保符合电气与机械性能标准。

碳膜电位器的应用领域
凭借成本低、调节简便的特点，碳膜电位器在多个领域发挥着重要作用：

音频设备

• 音量与音调控制：用于音响、耳机放大器等设备，通过调节电阻改变信号强度。
• 均衡器调节：在多频段均衡器中，电位器可单独调整不同频率的增益。

家用电器

• 灯光亮度调节：台灯、调光开关通过电位器控制晶闸管导通角，实现无级调光。
• 温控装置：配合热敏元件，调节加热器功率或风扇转速。

工业控制

• 仪器校准：在示波器、电源设备中，电位器用于零点校准或量程调整。
• 传感器信号调理：将传感器输出信号（如温度、压力）匹配至后续电路输入范围。

教学与实验
在电子技术课程中，碳膜电位器常作为基础元件，用于演示分压原理、可变电阻搭建等实验。

碳膜电位器的优缺点分析
作为一种经典元件，碳膜电位器在具备显著优势的同时，也存在一定的局限性。

主要优点

• 成本低廉：材料与工艺简单，适合大规模生产。
• 调节平滑：电阻变化连续，无阶梯跳跃现象。
• 兼容性强：引脚标准统一，易于替换与集成。

常见缺点

• 耐磨性有限：长期使用后，碳膜与电刷摩擦可能导致膜层磨损，引起噪声或接触不良。
• 环境敏感性：潮湿、高温环境易导致碳膜氧化或阻值漂移。
• 功率限制：碳膜散热能力较弱，不适用于大电流场合。

碳膜电位器的使用与维护注意事项
合理使用与维护可显著延长电位器寿命并提升系统可靠性。

正确安装与操作

• 避免机械过载：旋转转轴时勿用力过猛，防止电刷变形或碳膜撕裂。
• 匹配电路参数：确保工作电压与电流不超过额定值，必要时串联限流电阻。

环境适应性措施

• 防潮防尘：在潮湿或多尘环境中，选用密封型电位器或增加防护外壳。
• 温度控制：远离高温热源，避免碳膜性能退化。

维护与故障排查

• 清洁触点：若出现调节噪声，可用无水酒精清洗碳膜与电刷接触面。
• 定期检测：使用万用表测量阻值变化是否平滑，排除局部磨损或开路故障。

碳膜电位器作为一种经典的电子调节元件，凭借其结构简单、成本低廉的优势，在电子电路中持续发挥着不可替代的作用。从碳膜制备到装配工艺，从音量旋钮到工业控制，其设计原理与应用场景体现了工程实用性与经济性的平衡。尽管存在耐磨性不足等局限，但在中低端市场及一般性应用中，碳膜电位器仍是设计师的首选之一。理解其工作原理并掌握正确的使用方法，不仅有助于优化电路性能，更能为设备维护与故障诊断提供有效支持。通过本文的解析，希望读者能更全面地认识这一元件，并在实际工作中合理利用其特性。
