IGBT驱动电路设计及应用

驱动电路的基本结构与功能

IGBT驱动电路是电力电子系统的核心组成部分，其设计直接影响功率器件的开关性能与系统可靠性。典型的驱动电路包含驱动信号生成模块、隔离单元、放大电路和保护机制。驱动信号生成模块负责将控制芯片输出的逻辑信号转换为适合IGBT栅极的电压波形；隔离单元通过光耦或磁耦器件实现高低压电路间的电气隔离；放大电路则提供足够的瞬态电流以快速充放电栅极电容。

功能实现上，驱动电路需确保IGBT在导通时迅速建立稳定的栅极电压，关断时快速抽离栅极电荷。针对不同功率等级的IGBT模块，驱动电路的输出电流能力需要匹配器件参数。例如，1200V/300A级别的IGBT通常要求驱动峰值电流达到±15A以上，以保证开关过程中的电压尖峰控制在安全范围内。

关键参数对性能的影响

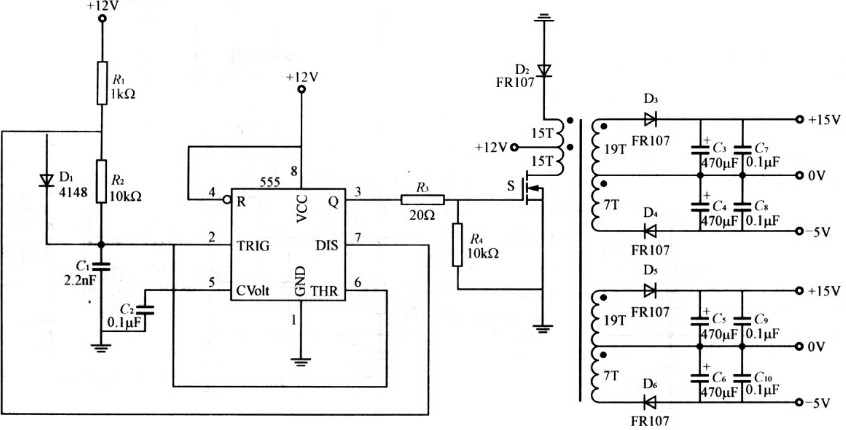

栅极驱动电压的选取直接影响导通损耗与短路耐受能力。正驱动电压通常设定在+15V±10%范围内，负偏置电压多采用-5V至-10V，这种配置既能确保可靠关断，又可避免栅氧层承受过高电场应力。驱动电阻的阻值选择需平衡开关速度与电磁干扰，典型值在2Ω至10Ω之间，大功率模块需采用多级电阻并联结构。

传输延迟时间作为动态参数，直接影响多路驱动的同步精度。高端驱动方案中的传播延迟差异应控制在50ns以内，对于三相全桥拓扑，时差超标会导致桥臂直通风险。驱动电路的dv/dt抗扰度指标需要超过50kV/μs，以防止功率回路的高频振荡引发误触发。

保护机制的设计原理

有源钳位技术是过压保护的核心手段，通过在直流母线侧设置箝位二极管或TVS管，将关断时的电压尖峰限制在器件额定值120%以内。退饱和检测电路通过监测Vce电压变化，能在2μs内识别短路故障并启动软关断程序。两电平关断策略先以常规速度降低栅压至临界值，再快速下拉至负压，兼顾了故障抑制与电压应力控制。

温度补偿模块通过NTC热敏电阻实时修正驱动参数，当结温超过125℃时自动增强负偏置电压。对于并联IGBT模块，驱动电路需要集成动态均流功能，采用独立栅极电阻配合电流互感器反馈，可将电流不平衡度控制在5%以内。

PCB布局与电磁兼容设计

功率回路与驱动回路的物理隔离是布局设计首要原则，两者间距应大于等于板厚的3倍。驱动信号走线采用带状线结构，两侧布置接地铜皮可降低寄生电感。对于多路驱动系统，各通道应遵循星型布线规则，避免共地线引入交叉干扰。

栅极驱动路径的环路面积需压缩至10mm²以下，采用点对点直连方式减少引线电感。在驱动芯片电源端布置π型滤波器，搭配10μF陶瓷电容与100nF薄膜电容组合，能有效抑制高频噪声。测试数据显示，优化布局可使开关损耗降低18%，电压过冲减少40%。

典型故障模式与应对措施

栅极氧化层击穿多由静电积累或电压振荡引起，采用双向TVS管与串联电阻构成的保护网络可将静电放电能量限制在0.5mJ以下。驱动电源欠压锁定功能需要设置合理的滞回区间，通常开启阈值设为12.5V，关闭阈值设为10.5V，防止电源波动导致误动作。

针对米勒平台引起的误导通现象，驱动电路需集成有源米勒钳位功能。当检测到Vge电压在关断期间异常抬升时，辅助MOSFET立即导通，将栅极电位强制拉低。实验表明，该技术可将寄生导通风险降低至原有水平的1/20。

测试验证与参数优化

双脉冲测试是验证驱动性能的标准方法，通过调节驱动电阻可获取开关损耗与电压尖峰的对应关系曲线。使用高压差分探头测量Vge波形时，需注意探头带宽不低于200MHz，采样率至少为1GS/s。栅极电荷测试中，采用恒流源法测量Qg参数，精度可达±3nC。

参数优化需建立多目标函数，同时考虑开关损耗、EMI频谱、热应力等指标。基于遗传算法的自动调参系统能在500次迭代内找到最优驱动电阻组合。现场数据表明，优化后的驱动参数可使逆变器效率提升0.8%，温升降低12℃。

特殊应用场景的适配方案

在光伏逆变器等高频应用场合，驱动电路需要采用谐振栅极驱动技术。该方案利用LC谐振原理实现零电压开关，实测开关频率可达500kHz以上，同时保持损耗低于常规驱动的60%。对于轨道交通牵引系统，驱动电路需满足EN50155标准，集成三冗余结构和故障自诊断功能。

高温环境下工作的驱动电路需选用宽温型光耦，其CTR参数在150℃时的衰减量不超过初始值的30%。海底电缆换流阀等特殊应用需要驱动电路具备±30kV的隔离耐压能力，采用灌封工艺与三重绝缘线结构可满足严苛环境要求。
