晶闸管：电力电子控制的核心开关

在现代电力电子技术中，晶闸管（Thyristor）作为一种重要的半导体器件，承担着电能转换与功率控制的关键任务。从工业电炉的温度调节到家用调光器的亮度控制，从高压直流输电到电动机调速系统，这种看似简单的电子元件支撑着众多领域的电能管理需求。

一、晶闸管的基本构造与分类

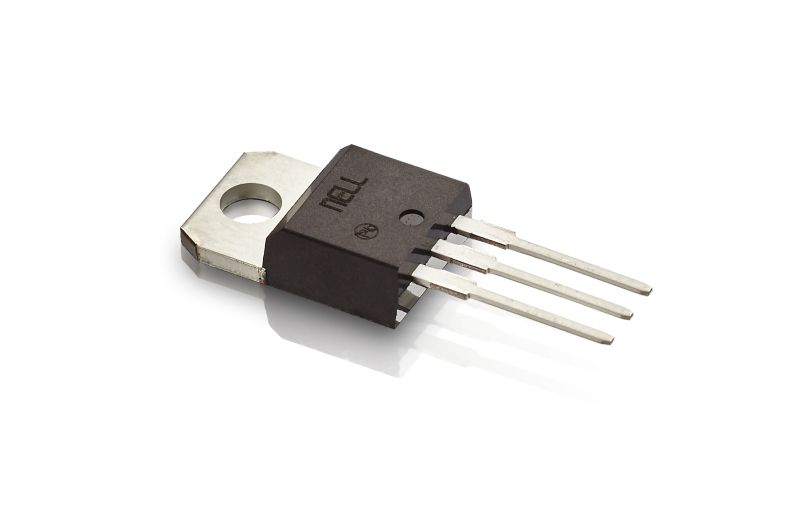

晶闸管由四层交替掺杂的半导体材料（P-N-P-N结构）构成，形成三个PN结。其核心结构包含三个电极：

• 阳极（A）：连接高电位端
• 阴极（K）：连接低电位端
• 门极（G）：控制导通的关键触发端

根据功能特性和应用场景，主要分为以下类型：

1. 普通晶闸管（SCR）
   最基本的单向可控硅，仅允许电流单向流动，适用于交流调压、直流开关等场景。
2. 双向晶闸管（TRIAC）
   可双向导通的特殊结构，常用在家用调光器、交流电机调速装置中。
3. 门极可关断晶闸管（GTO）
   通过门极信号实现强制关断，适用于需要主动切断电流的逆变电路。
4. 光控晶闸管（LASCR）
   采用光电触发方式，用于高压隔离控制场合。

二、工作原理详解

晶闸管的工作特性可用”一触即发、维持导通”来概括，其核心机制包含两个关键状态：

1. 导通条件

• 阳极与阴极间施加正向电压（A+，K-）
• 门极接收到足够强度的触发电流（通常为5-50mA）
  当同时满足这两个条件时，器件内部形成导通通道，即使撤除门极信号，仍能维持导通状态。

2. 关断条件

• 将阳极电流降低至维持电流以下（通常＜10mA）
• 施加反向电压迫使电流归零
  这个过程被称为”自然换流”，在交流电路中每半个周期自动发生一次关断。

以220V交流调压电路为例，通过控制门极触发信号的相位角（0°-180°），可实现输出电压从0到220V的连续调节。当触发角为90°时，输出电压约为155V。

三、典型应用场景

晶闸管凭借其大功率处理能力和精确控制特性，在多个领域展现技术价值：

1. 工业电力控制
   • 电焊机的电流调节模块
   • 电解设备的整流系统
   • 感应加热炉的功率控制器
2. 能源传输
   • 高压直流输电（HVDC）的换流阀
   • 无功补偿装置（SVC）的快速投切单元
3. 家用电器
   • 调光台灯的亮度控制电路
   • 电热毯的温度调节模块
   • 吸尘器的电机调速系统

某品牌电热水器采用双向晶闸管控制加热功率，实测显示当水温接近设定值时，晶闸管将导通角从150°调整至30°，使加热功率从3000W平滑降至500W，实现精准温控。

四、技术优势与局限性

核心优势

1. 高耐压大电流：单个器件可承受6000V电压，通流能力达5000A
2. 低导通损耗：导通时管压降仅1-2V，效率可达99%
3. 强抗干扰性：不受电磁噪声影响，适合工业环境
4. 长寿命：无机械触点，理论开关次数超10^6次

使用限制

1. 开关速度较慢（关断时间约10-100μs），不适合高频电路
2. 需配套散热装置，大功率型号需强制风冷或水冷
3. 关断依赖外部条件，直流电路需额外换流电路

某钢厂轧机传动系统实测数据显示，采用晶闸管整流的电机控制系统，相比传统接触器方案能耗降低18%，设备故障率下降42%。

五、关键参数与选型指南

核心参数对照表

选型步骤示例

1. 确定负载性质：电阻性/电感性负载
2. 计算最大工作电压：交流峰值或直流电压
3. 测量工作电流：包含浪涌电流峰值
4. 选择封装形式：螺栓式/平板式/模块化

某光伏逆变器项目选型时，工程师根据直流母线电压800V选择1600V耐压的晶闸管，并配置40℃/W的散热器，确保温升控制在安全范围内。

六、使用维护与故障排查

安装规范

1. 散热器表面平整度误差＜0.02mm，涂抹导热硅脂
2. 高压应用时加装均压电阻（阻值10-100kΩ）
3. 门极引线采用双绞屏蔽线，长度不超过1米

常见故障处理

某机床设备曾出现晶闸管频繁击穿，经检测发现冷却风扇停转导致结温超过150℃。加装温度监控继电器后，故障率显著降低。

作为电力电子技术发展史上的里程碑，晶闸管以其独特的性能优势，在交流调压、整流控制、过流保护等领域持续发挥重要作用。从大型工业设备到微型家用电器，这种半导体器件通过精确的电能控制，实现了能源的高效利用与设备的智能管理。理解其工作原理、掌握选型技巧、遵循使用规范，将有助于充分发挥晶闸管的技术潜力，为各类电力控制系统提供稳定可靠的基础支撑。
