磁力耦合器工作原理 磁力耦合器安装步骤

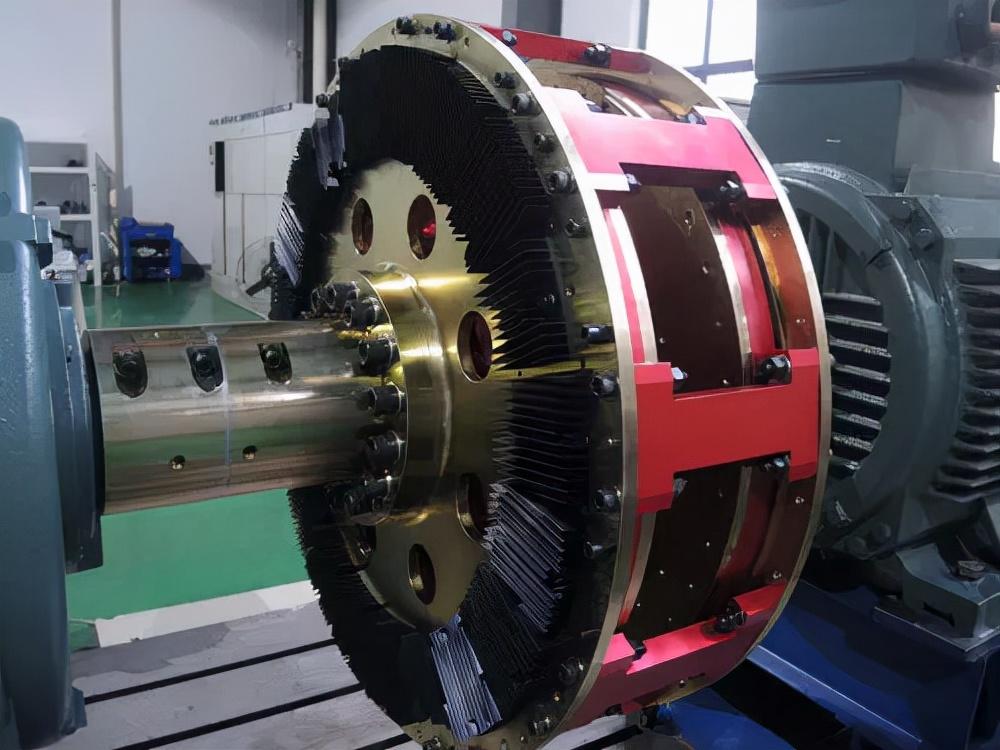

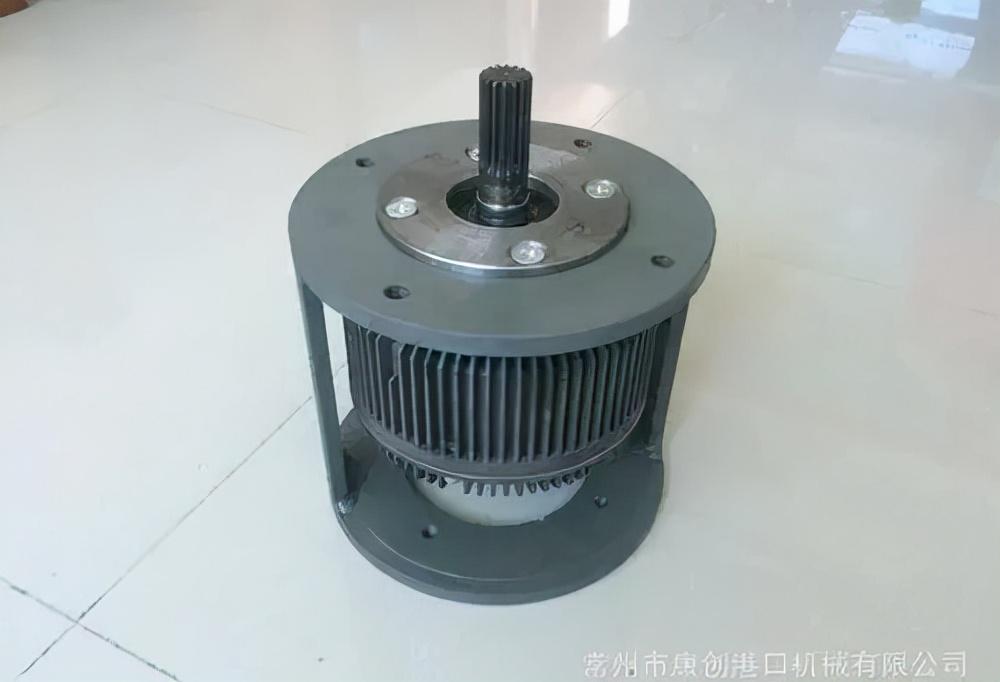

磁力耦合器也称磁力联轴器、永磁传动装置。永磁涡流传动装置主要由铜转子、永磁转子和控制器三个部分组成。一般，铜转子与电机轴连接，永磁转子与工作机的轴连接，铜转子和永磁转子之间有空气间隙(称为气隙)，没有传递扭矩的机械连接。这样，电机和工作机之间形成了软(磁)连接，通过调节气隙来实现工作机轴扭矩、转速的变化。因气隙调节方式的不同，永磁涡流传动装置分为标准型、延迟型、限矩型、调速型等不同类型。下面小编给大家介绍一下“磁力耦合器工作原理 磁力耦合器安装步骤”

一、磁力耦合器工作原理

磁力耦合器的工作原理是在电机转动时，铜转子的铜环上在切割永磁体的磁力线时产生感应涡电流，而感应涡电流的磁场与永磁体的磁场之间的作用力实现了电机与工作机之间的扭矩传递。可以在一定范围内调整气隙，达到所需的扭矩传递和速度传递要求。

由四个部件组成：

1、永磁转子：镶有永磁体(强力稀土磁铁)的铝盘，与负载轴连接。

2、导磁转子：导磁体盘(铜或铝)， 与电机轴连接。

3、气隙执行机构：调整磁盘与导磁盘之间气隙的机构。

4、转轴连接壳与紧缩盘：以紧缩盘装置与电机及负载轴连结。

应用永磁材料或电磁铁所产生的磁力作用，来实现力或转矩(功 率)无接触传递。

二、磁力耦合器安装步骤

检查两端联轴节的连接螺栓和拉紧螺栓是否拧紧；

手动盘车检查限矩型永磁偶合器磁体转子与导体转子相对运转时，有无碰触之处，目测间隙是否均匀。

限矩型永磁偶合器的两端联轴节，应分别紧固在电机轴和设备轴上，不得有松动现象。

如果运行中发现永磁体和铜转子吸引在一起，应立即停机，调整好导磁体和铜转子的气息，检查加固限矩型永磁偶合器两端联轴节的紧定螺丝。

每日检视外观, 有无异常震动与躁声
