空预器辅机系统

空预器广泛应用于电厂的生产运营，主要作用是降低排烟温度，加热燃烧所需的空气，从而提升锅炉燃烧效率及电厂经济效益，因此是锅炉运行中必不可少的一环。要想让锅炉能够持续稳定的运转，除了锅炉本体外，还要有相应的辅机配件进行辅助配合才可以，正是如此，锅炉重要辅机设备空预器的高效、可靠、稳定运转显得尤为重要。如果能够有效解决空预器运行中存在的问题，将会大大提升锅炉燃烧效率和运行可靠性。

01空预器现有系统工作过程及存在的问题

现有系统工作过程：

空预器主驱动电机37kW与减速箱之间通过液力偶合器进行连接；气动马达作为主电机故障的备用动力；辅电机11kW经过减速机（减速比3）降速后，通过超越离合器驱动减速箱带动空预器盘车运行。当主电机运行时，由于超越离合器的作用，辅电机动力切断；当主电机故障时，气动马达投入运行，辅电机保证空预器低速盘车运行。当空预器需要冲洗或低速盘车时，辅电机同样需要投入运行。

由于空预器转子惯性极大，为减小起动冲击，设置液偶，提高了系统起动的可靠与稳定性。

现有系统存在的问题：

A、液力偶合器设备故障频发

B、超越离合器失效

C、辅电机不能带动空预器满负荷正常运行

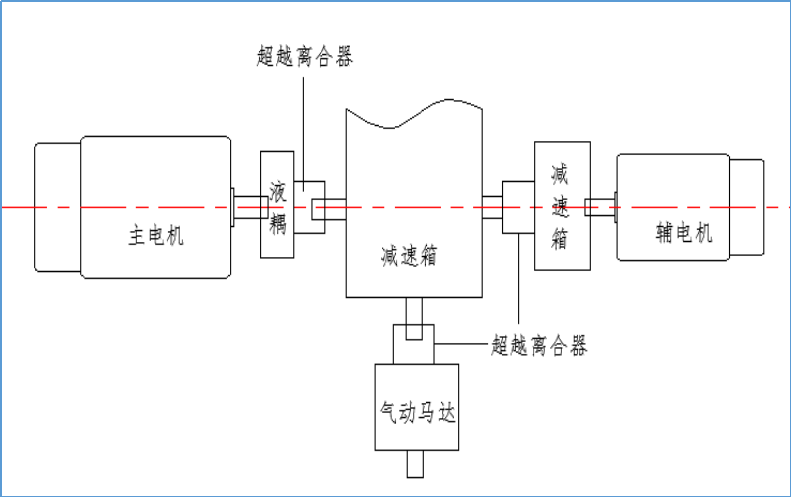

现有系统图

02空预器辅机系统改造

空预器辅机系统与主电机分别安装在减速箱两侧，与原系统相比，取消了液力偶合器、超越离合器、气动马达、辅电机和减速箱，增加了一台绕组永磁耦合调速电机作为辅电机，在主电机和减速箱之间、辅电机和减速箱之间增加了永磁耦合器。

改造图

03空预器辅机系统改造效果

1、软起动功能

正常工作时，主电机通过同步永磁耦合器柔软起动空预器，此时因绕组永磁耦合调速电机具备离合器功能，辅电机系统不跟随动作。

2、调速功能

可调速运行，当空预器需要冲洗或低速盘车时，主电机动力切断，利用空预器辅机系统的调速运行功能使空预器低速盘车运行。

3、一备一用

当主电机故障时，绕组永磁耦合调速电机可驱动空预器全速满负荷运行，真正做到一备一用。

4、主电机在线维修或更换。

在主电机和减速箱之间安装了永磁耦合器，一方面是减少电机与减速箱之间的振动，另外最主要的是为了当主电机故障时，永磁耦合器为非接触传动，可在线不停车将主电机与减速箱分离，实现不停机维修或更换主电机。

5、不再使用超越离合器，取消辅传减速机和气动马达，系统可靠性大幅提高。

04典型案例—某电厂空预器改造项目

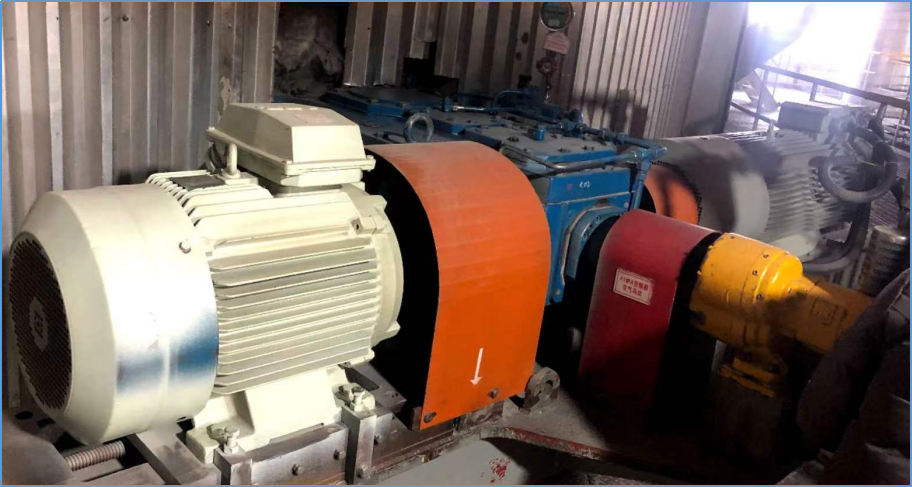

某电厂锅炉空预器使用现场图

用户反馈：解决了空预器转子惯性极大、难以起动的问题，且减小了起动冲击，真正做到了一用一备，提高了系统起动的可靠性、稳定性；且较原液力偶合器节电5%。
