电压源和电流源的区别是什么意思(电压源与电流源有何区别? 举一些例子)

原标题：电压源和电流源的区别是什么意思

电压源和电流源都是电子实验室中比较重要的测试仪器，精度电压源是高精度、高稳定性电压输出的基准电压源，而高精度电流源可以提供高精度、高稳定性的电流输出。然而很多电子工程师对于他们的了解还不够，不太清楚电压源和电流源的区别是什么意思，下面就让安泰电子来为大家介绍。

电压源和电流源在特点和分类上还是有不小的区别，下面就来讲解一下具体内容：

一、特点不同

电压源：

电压源的端电压定值U或是一定的时间函数u（t）和流过的电流没有关系。

电压源的电压是确定的，但是经过的电流却是任意的。

电流源：

电流源的输出电流恒定不变。

电流源的直流等效电阻无穷大。

电流源的交流等效电阻无穷大。

二、分类不同

电压源可以分为数控电压源和基准电压源。

数控电压源：

数控电压源主要是数字计算机通过程序控制等功能来调节电压的电源，数控电压源在如今的应用是非常广泛的。

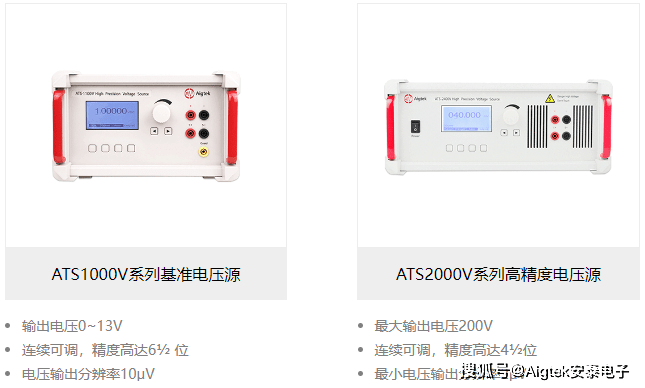

图：高精度电压源

ATS-2000V系列是一款高精度、高稳定性电压输出的电压源。最大输出200V的电压，最小电压分辨率可达2μV，输出精度高，噪声低。

基准电压源：

基准电压源通常是电路中用作电压基准的高稳定性的电压源，如今随着集成电路规模的不断发展，尤其是系统集成技术的发展，基准电压源已经成为了大规模集成电路和数字模拟系统中不可缺少的基本电路模块。

电流源可以分为可调电流源、脉冲电流源和高精度电流源。

可调电流源：

可调电流源是指输出电流可调的直流电流源。

脉冲电流源：

脉冲电流镜电路使用高速场效应晶体管对恒流源的电流进行复制和倍增，从而降低脉冲电流源输出负载对前级深度负反馈部分的影响，提高了电路的稳定性；并利用模拟多路复用器对电流镜栅极的控制，将脉冲信号传输到脉冲电流，将脉冲信号传递到脉冲电流中，从而输出脉冲电流。

图：高精度电流源

ATS-2000C系列是一款高精度的通用电流源。最大输出3A的电流，最小电流分辨20pA，输出精度高。

高精度电流源：

通过V/I转换，把不依赖于温度的带隙基准电压和由带隙基准电压电路产生的电源电压转换为不依赖于温度和电压的高精度基准电流，所需的镜像电流由高精度基准电压电路产生，有效地抑制了由于温度、电源电压、负载阻抗的变化及干扰对电流源的影响。

电压源电流方向：

电流从电压源的低电位流向高电位，外力克服电场力移动正电荷做功；电压源发出功率起电源的作用。反过来，吸收功率，起负载作用，它就成为一个负载。

以上就是电压源和电流源的区别是什么意思的内容，如果对于电流源和电压源的选型和使用还有什么不清楚的，欢迎随时咨询安泰Aigtek。
