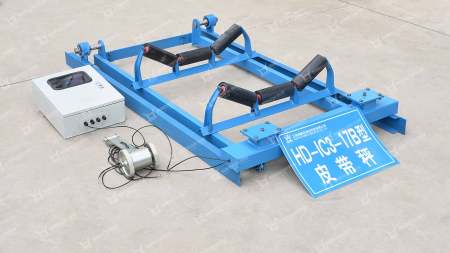

HD-ICS-17B 型电子皮带秤（电子皮带秤是什么原理的）

产品简介

海鼎自动化科技HD-ICS-17B型电子皮带秤是一款双托辊、单杠杆式电子皮带秤，采用两只拉式传感器中间支承，外侧支承采用无摩擦耳轴支点。有效克服偏载对精度的影响，封闭装置可以防震、防潮、防腐及防止物料堆积，在恶劣的环境中不发生使用刀口装置和轴承装置带来的问题。为了保证整个系统的稳定性，高精度电阻应变片式传感器安装于受拉部位，以减少非线性误差。

工作原理

产生信号速度测算计算结果

产生信号：称重桥架安装于输送机架上，当物料经过时，计量托辊检测到皮带机上的物料重量通过杠杆作用于称重传感器，产生一个正比于皮带载荷的电压信号。速度测算：速度传感器直接连在大直径测速滚筒上，提供一系列脉冲，每个脉冲表示一个皮带运动单元，脉冲的频率正比于皮带速度。计算结果：称重仪表从称重传感器和速度传感器接收信号，通过积分运算得出一个瞬时流量值和累积重量值，并分别显示出来。

应用范围

适用于煤炭、电厂、冶金、建材、化工、港口和码头等行业。

技术参数

校验精度：0.5％动态精度（％）：0.5%皮带机倾斜：18称重传感器（只）：2计量托辊（组）：2压力杠杆：单杠杆耳轴（只）：2速度传感器（只）：1

核心优势

双托辊单杠杆结构，力传递环节少，精度较高。四组托辊减少皮带对称重的影响。抗侧向力﹑抗水平分力，有效的减少了皮带跑偏和落料偏移对系统精度的影响。结构简单，安装和调试方便，维护量小，维护费用低。独特的矩形杠杆，刚性好，无形变。无磨擦橡胶耳轴支承，防腐蚀、防潮、抗振动。
