建筑群设备间光纤通信传输系统实训装置

一、产品简介

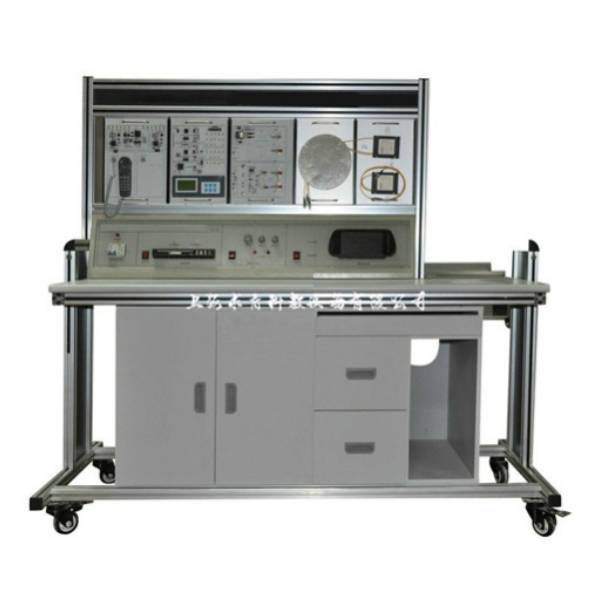

QY-LY58建筑群设备间光纤通信传输系统实训装置是一款功能全面、性能优越的光纤通信实验设备。它集成了多种线路编码功能（如CMI、5B1C、5B6B、加扰解扰等），并增强了复接解复接、信令以及系统性实验功能。在信令的支持下，能完成平台间的电话呼叫接续系统实验。此外，该装置还采用了液晶键盘控制，取代了原有的接插件，使得操作更加便捷。光输入、输出接口均设计朝外，方便连接其它光器件，同时留有硬件扩展接口，可选配LED或LD性能测试模块，具备无光告警、自动功率控制APC等功能。

光通信部分由数字终端、控制终端、光收发信机终端、光缆绞盘、光无源器件终端和模拟光传输视频系统终端六大部分组成，为实验者提供了完整的光纤通信系统实验环境。

二、产品配置

220V过压和漏电保护装置，实训台工作电压为：＋5V、－5V、＋12V、－12V。实验用低速1310波长光收发端机一个，数据速率可调，方便20MHZ示波器观测。同时配备波长为1550的激光器（探测器）单模光纤性能测试模块。内置误码测试仪功能，无需外配误码仪。留有外置误码测试仪测试接口，满足更多实验需求。留有计算机数据传输9针串口和数字图像光纤传输USB接口电路，方便与计算机连接。模拟/数字电话光纤传输，带完整的电话呼叫接续功能，实现电话通信实验。带有标准E1接口，线路时钟可编程，满足多种实验场景。数字信号产生及码型变换和同步时钟均由CPLD可编程器件实现，性能稳定可靠。提供CMI、5B1C、5B6B码型实验功能。具有扰码解码功能，满足光纤通信中的扰码处理需求。留有硬件升级接口，可选配半导体LED（850nm）+多模光传输模块，扩展实验范围。具有模拟图像光纤传输功能，支持DVD视频信号、摄像头和监视器的连接。带有计算机接口（RS232），方便与计算机进行数据传输和通信。采用液晶键盘显示管理实验参数，取代原有的接插件，实验方便直观。发端、收端的电部分功能灵活，可根据学校要求进行功能升级。光端机的光输入、输出接口都由尾纤、法兰引出，有效防止实验操作时对光端机的物理损伤。平台上的电信号、光信号接口均对外开放，实验者可自行连接电信号、光信号，构建各种方式的通信系统。整板采用有机玻璃覆盖保护，便于实验室管理和维护。平台上有CPLD、MS-51单片机、电话呼叫系统、液晶键盘、计算机串口、USB接口等资源，满足学生的软硬件二次开发需求。

三、技术参数

1310nm光传输系统采用激光器和探测器组件独立组成，非光收发一体机形式，有助于学生掌握光传输的电-光、光-电原理。采用整板设计，各光传输外围模块独立，关键器件用玻璃罩保护，贴片工艺，对称结构，确保系统稳定性和可靠性。同时具备1310nm、1550nm波长2个独立的光发、光收单元，实验内容灵活丰富，能够在1台实验箱里完成WDM实验。具有多种编译码模块和扰码/解扰码模块，满足光纤通信中的编码和解码需求。采用大规模FPGA平台，包含大量二次开发实验项目，支持学生的创新和实践。包含模拟、数字、计算机数据、图像、语音等信号光纤传输通道，实现多种信号的光纤传输实验。具备多机组网通信功能，多台实验设备之间可以通过光纤连接组成环网，进行更复杂的网络实验。提供交直流电源、模拟信号源和数字信号源等配套设备，满足实验所需的各种信号源需求。光发收模块具有优越的性能指标，如工作速率、中心波长、光谱宽度、工作电流、输出功率等，确保光纤通信实验的准确性和可靠性。

四、装置系统

QY-LY58建筑群设备间光纤通信传输系统实训装置由以下系统组成：

数字终端系统控制终端系统光收发信机终端系统光缆绞盘光无源器件终端（包括光衰减器、光波分复用器、分光器、合光器等）模拟光传输视频系统（包括DVD监视器等）

五、实验项目

QY-LY58建筑群设备间光纤通信传输系统实训装置提供了丰富的实验项目，包括：

第一章 光纤通信认知实验

实验1：光纤、光缆的识别实验实验2：电光、光电转换传输实验

第二章 光发射端机指标测试实验

实验1：数字光发端机的平均光功率测量实验2：数字光发端机的消光比测量实验3：半导体LD光源的P-I曲线绘制实验实验4：自动光功率控制（APC）测试

第三章 常用光无源器件测试实验

实验1：光纤活动连接器测试实验2：光衰减器的性能指标测量

第四章 光接收端机指标测试实验

实验1：数字光收端机的灵敏度测量实验2：数字光收端机的动态范围测量

第五章 电信号传输编译码原理实验

实验1：AMI/HZY3编码原理实验

第六章 光传输线路编译码实验

实验1：CMI编译码原理及光传输实验实验2：5B6B编码原理及光传输实验实验3：5B1P/1C编码原理及光传输实验实验4：加扰、解扰原理及光传输实验实验5：光纤信道眼图观察

第七章 光纤传输系统综合实验

实验1：模拟/数字电话光纤传输系统实验实验2：计算机数据光纤传输系统实验实验3：数字图像光纤传输系统实验实验4：数字时分复接系统光通信实验实验5：E1数据光传输实验

第八章 二次开发实验（编程下载实现）

实验1：M序列程序设计实验2：光纤通信系统线路接口码型HZY3码编译码设计实验3：扰码解扰码程序设计及其光纤传输实验实验4：CMI码编译码设计及其光纤传输实验实验5：5B6B码编译码设计及其光纤传输实验实验6：5B1P码编译码设计及其光纤传输实验实验7：5B1C码编译码设计及其光纤传输实验

这些实验项目涵盖了光纤通信的各个方面，从基础知识到高级应用，为实验者提供了全面、系统的学习和实践机会。
