相位计模块、相位计测量、相位计、相位差测量

1) 0～2.7GHz频率相位幅度测量；

2) 0～360°测量范围；

3) 多达12路信号同时测量；

4) 支持与上位机通信。

SYN657系列相位测量模块是由西安同步电子科技有限公司自行研发设计的便于集成的高性价比鉴频鉴相鉴幅模块。该系列相位模块能够同时测量从低频到2.7GHz频率范围内两输入同频信号之间的相位差、频率差和幅度比，0～360°相位测量范围，多达12路信号同时测量（相当于六组信号同时鉴相），支持与上位机通信，广泛应用于同频信号之间的相位差测量。

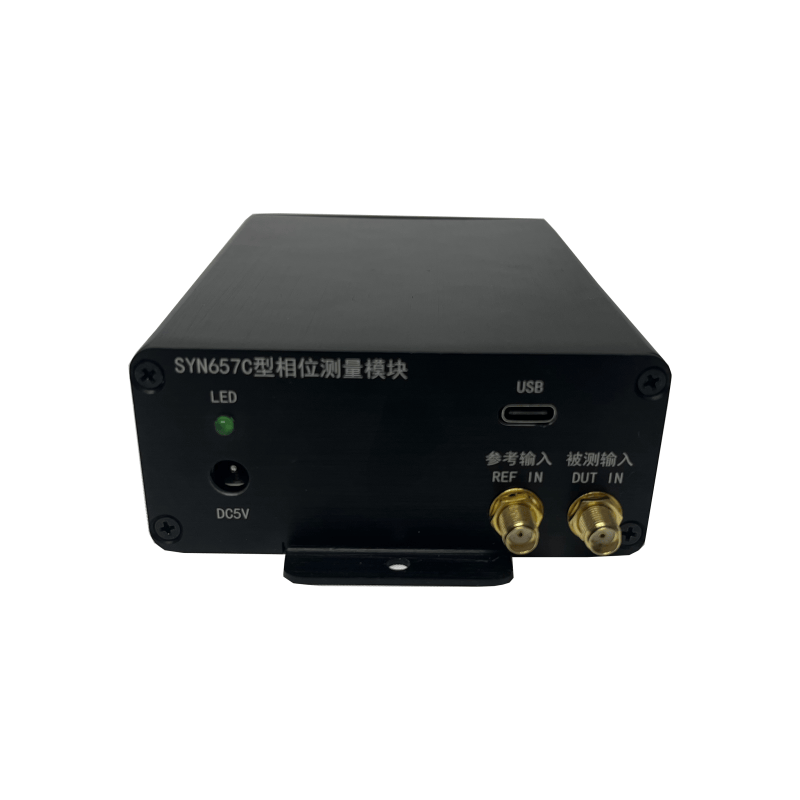

相位计模块

典型应用

1) 相控雷达阵、无线电导航系统、自动控制系统的测距和定位，电力系统中相电压的相位差测量等；

2) 适用于25Hz相敏轨道电路设备的相位差的检测；

3) 电机功角测试，介质材料损耗角测试；

4) 个人通讯业务、时分多址、通信系统、宽带基础设施网络等。

产品特点

a) 高度集成，精度高；

a) 稳定性好，性能可靠。

技术指标

型号

SYN657A

测量功能

相位差，输出鉴相模拟电压，串口输出相位差值和电压值

输入路数

2路SMA（可选4/6/8/10/12路）

输入频率

1kHz～10kHz

输入电压

0～5V

鉴相精度

≤0.1°

输出电压

0～10V模拟电压输出，SMA接口

量程

0～180°

物理接口

SMA

通信接口

TTL串口输出相位差值，电压值

工作温度

0℃～＋50℃

存储温度

-40℃～＋85℃

供电电源

DC5V,功率≤10W（可选5～24V供电）

重量

约300g

尺寸

120x88x38mm

选件1

带液晶触摸屏，查看测量结果或者设置各种参数返回搜狐，查看更多
