SN74LVC1G79DBVR单路上升沿触发 D 型触发器PDF数据手册引脚图

SN74LVC1G79 的说明

SN74LVC1G79 器件是一种的单路正缘触发 D 型触发器，专门为 1.65V 到 5.5V VCC 操作而设计。

当数据输入 (D) 处的数据满足设置时间要求时，将该数据传输到时钟脉冲正向缘上的 Q 输出。时钟触发出现在一个特定电压电平上，并且不与时钟脉冲的上升时间直接相关。经过保持时间间隔后，可以更改 D 输入处的数据而不影响输出处的电平。

NanoFree™封装技术是 IC 封装概念的一项重大突破，它将硅晶片用作封装。

该器件完全 适用于 使用 Ioff 的局部掉电应用。当器件断电时，Ioff 电路将会禁用输出。这会抑制电流反流到器件中，从而防止损坏器件

SN74LVC1G79 的特性

采用德州仪器 (TI) 的NanoFree™封装锁断性能超过 100mA，符合 JESD 78 II 类规范的要求静电放电 (ESD) 保护性能超过 JESD 22 规范的要求2000V 人体放电模型 (A114-A)200V 机器放电模式 (A115-A)1000V 组件充电模式 (C101)支持 5V VCC 运行输入接受的电压达到高达 5.5V支持向下转换到 VCC3.3V 和 50pF 负载下最大 tpd 为 6ns低功耗，10µA 最大 ICC电压为 3.3V 时，输出驱动为 ±24mAIoff 支持部分断电模式和后驱动保护

如需更详细数据手册、样品测试、采购、BOM配单等需求，请联系客服15811822020微信同号或搜淘宝店铺：深圳市恒耀达电子

规格书参数：

产品种类: 触发器

RoHS:

逻辑类型: Monostable Multivibrator

逻辑系列: LVC

电路数量: 1 Circuit

输出类型: Single-Ended

封装 / 箱体: SOT-23-5

输入类型: CMOS, TTL

极性: Non-Inverting

传播延迟时间: 5 ns

高电平输出电流: – 32 mA

低电平输出电流: 32 mA

电源电压-最小: 1.65 V

电源电压-最大: 5.5 V

安装风格: SMD/SMT

最小工作温度: – 40 C

最大工作温度: + 125 C

高度: 1.15 mm

长度: 2.9 mm

通道数量: 1 Channel

输入线路数量: 1

输出线路数量: 1 Line

工作电源电压: 1.65 V to 5.5 V

产品类型: Flip Flops

静态电流: 10 uA

系列: SN74LVC1G79

工厂包装数量：100和3000

子类别: Logic ICs

宽度: 1.6 mm

单位重量: 6.300 mg

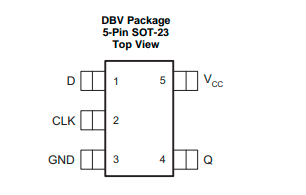

引脚图：
