电路板上，布满了形形色色的各种电阻，有直插式的，有贴片的，精度低的，精度高的等等……，不一而足。

咱们这篇文章，不介绍直插电阻中如何区分色环对应的含义。

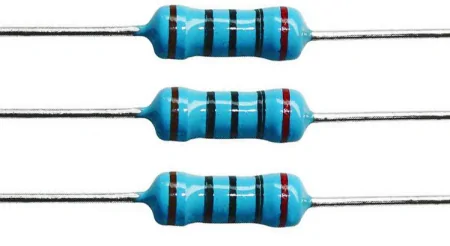

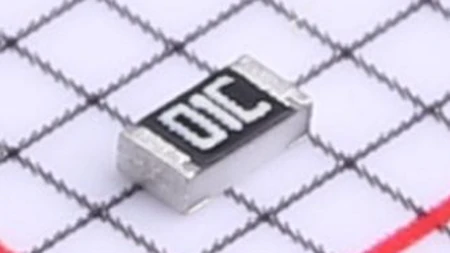

能一眼读出它对应的阻值吗？

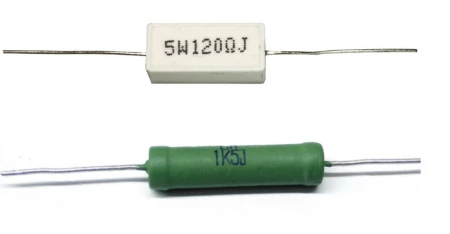

也不介绍贴片电阻的设计工艺：究竟什么是绕线电阻，什么是碳膜电阻，水泥电阻怎么做的。

知道它们的工艺吗？

还不会解释电阻的标称阻值是多少，为什么常用电阻的阻值是4.7K，而不是4K。

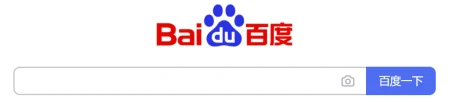

关于上面的问题，请学会使用百度，在网上随便一搜就会有大把的结论：它会告诉你色环电阻的各种颜色代表什么含义，EIA关于标称电阻阻值的划分。

咱们本篇文章，老李跟大家探讨下，作为一名合格的电路设计者，究竟该如何设计、用好电阻。

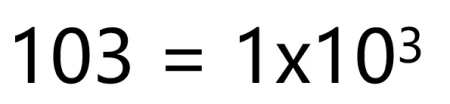

有些知识需要记住，比如贴片电阻103代表的是1*10的3次方，当然真要忘记了也没关系，临到用的时候再查一下也来得及。

有些知识，知道个大概，在头脑中有个印象就行了，比如0603封装的电阻，额定功耗究竟是1/10 W，还是1/12 W，其实并不重要，只知道数量级，用的时候具体查下手册就行了。

对0603封装的电阻功耗有大概的印象，目的是什么呢？

因为这个印象会让你在做设计时，如果电阻采用0603封装，考虑功耗是否足够。

以上种种，都是电阻的各种知识点。

电阻的知识点，是属于“术”的范畴。

看到了这篇文章，表明你想要正确的使用好电阻。

老李的第一个建议就是，先多学习电阻的知识。

古人云：读书破万卷，下笔如有神。这个谚语同样可以用到咱们电路设计上来：不知道怎么用电阻，首要原因就是对电阻不了解。

学习电阻的知识，不仅仅是学习它的基础知识，而是涉及电阻相关的方方面面。

要有一颗对知识求贤若渴的心，要怀着好奇之心：为什么电阻常见的是4.7K而不是5K？贴片电阻阻值标识103和1002，都是10K，它们的区别在哪里？

可能一开始看的云里雾里，不知所以，但看的多了，慢慢就会有一定的了解。

怀着疑问和好奇去查资料，就能学习的多。慢慢的逐渐积累，就能逐渐掌握电阻的相关知识，可以做到“胸中有物”。

掌握了电阻的知识点，如何去使用它，就属于“道”的范畴。

道，就是规律和方法。

具体到我们电路设计中来，有了电阻的知识，如何使用？比如，都是10K阻值的电阻，到底是用103还是1002？

这就需要掌握规律和方法：具体到设计中来，就是在什么场景下用什么样的电阻。

什么场景下用什么样的电阻，这句话比较拗口。老李举几个例子。

场景1：某个电阻的作用就是板内芯片的上拉电阻，提供上电或默认初始态为逻辑1的。同时接入的芯片引脚，能容纳的电流范围比较宽，不用特别考虑灌电流等因素的影响。

那么这个上拉电阻，是4.7K，还是10K，都可以，随你选。这时要考虑的，就是整个设计中阻值的尽量归一，减少电阻的种类。

场景2：某个上拉电阻用在电路板与背板的插拔部分，而对应的电平缓冲芯片，又对其逻辑电平的翻转电流有影响。

此时这个上拉电阻是选择4.7K，还是10K，就必须要考虑输入、输出电流造成的影响，10K时上拉电流是否过小。

场景3：某个电阻用在AD芯片的采样电路上面，是AD的采样电阻，它的精度关系到采样电压的准确程度。

那么这个电阻，就不能用普通精度的电阻，而必须用高精密的电阻。

场景4：上面的采样电阻，它工作的环境温度温差很大，冷的时候到零下10度，热的时候是60度。

这样一来这个电阻的选择，不仅仅是要高精度，还必须要温度特性好，温漂小。

知道在高精度的设计场景下用高精度的电阻，在大功耗的设计场景下用大功率的电阻。这就是掌握住了规律和方法。

在设计中选用电阻的时候，铭记三个“什么”：要明白这个电阻要干什么，它的作用是什么，自己为什么这样用。就知道怎么去正确的使用电阻了。
