ug曲面抽取中心线方法。

大家好，我是具有15年模具设计经验的杨工。今天要给大家分享是学员工作中所遇到的这个问题。我们来看看他的描述，他是说想在这张曲面上抽取这张曲面的一个中心线。通常抽取曲面的一个中心线，我们用这个等参数曲线，它可以做得到。

但是如果说你的这张面，它不是一个B曲面，那么用等参数曲线，它就抽取不出来，抽取不出来那么怎么办？这个就是我们今天要教给大家的方法。如果想系统全面学习UG模具设计，模流分析的朋友，可以私信我或者加我好友。这是他发过来这个面，我们来看一下，我们用这个等参数曲线，它能不能做的到。

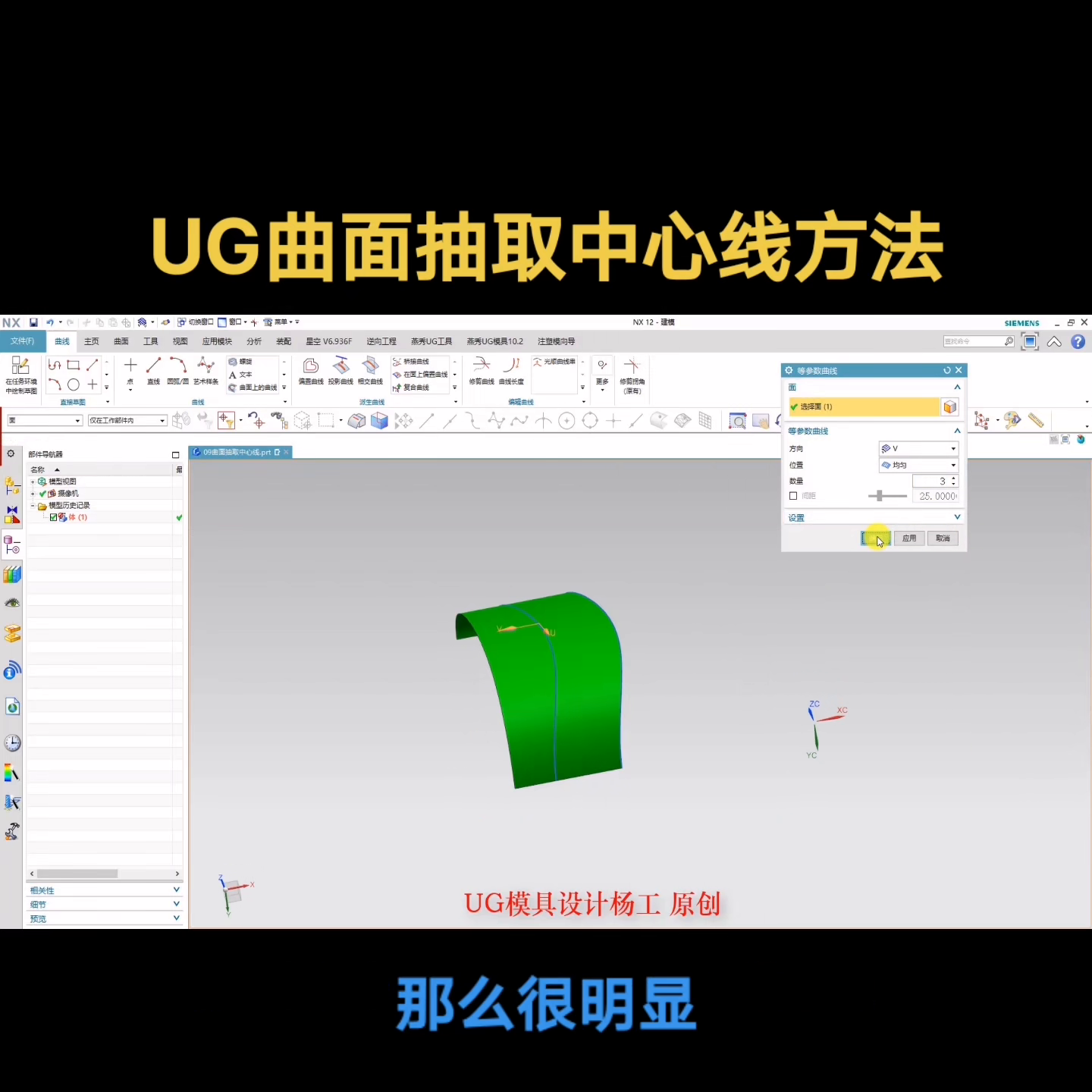

我们可以在菜单里面，找到这个插入，派生曲线，然后这里等参数曲线，我们选择这个面。我们选完了以后，这里它默认进来，它是这个u方向。我们是要抽取他这张面那个中心，那我们是不是要改成V方向。

然后，这里我们要改成三条。为什么是三条？因为他边上是一条，然后这条边是一条中心，一条他就是三条，三条他就中心就出来了。你看他这里是可以抽取出来，那么很明显，抽取出来的他这个两边那个尺寸，他并不对称，肯定就不是在这张面的一个中心位置了。

那就不是想要的一个效果，这边是9.44，那么这边他是14.998对不对？我们可以通过目测也可以看得到。显然这不是我们想要的效果。我们把它删掉，那么你抽取不出来，那他这张面肯定不是b曲面，不是b曲面。我们就想办法，把它转换成b曲面。

怎么转换？我们可以用这个菜单里面编辑，找到最下面这里一个曲面，然后用这个X成型，X成型，我们可以选择它，选这个面。选完了以后，我们这里要注意。

·我们需要把设置这里改一下，这里的提取方法。所谓的提取方法就是把原始的面给它变更一下，变更成这个B曲面。如果你还是改成原始的，那就不要，要改成最适合的一个边界。我们直接点确定，其他的不用做任何修改，直接改成最适合边界，点确定。

·我们再来用这个等参数曲线，选它，我们点确定，你看它这个线是不是就出来了，那么我们可以测一下，它的这个边界位置，这里到这里12.235，这里到这里，是不是也是12.235，那它是不是就是它的一个中心，11.644，这里是不是也是对不对？

所以说，我们可以通过这个x成型，把这张面转换成b曲面，那么我们就能够抽取出来它这个面的中心，我们把这两个给它删掉。

·还有一种方法，这是其中一种方法，就是用x成型，但这种方法，它比较快，但是有些面，它可能生成不出来，所以我们可以还有别的方法。我们用曲面，这里艺术曲面，我们选择这个，边按中间确定。再去选择这条边，按中键，确定。我们点确定。

你看它这里，就重新创建出一张面出来，那么这张面，它是完全跟我们原始的面，它是贴合的一个状态对不对？也就是说，它的这并没有改变他这个面的一些形状或者特征。我们把这个隐藏掉，把原始的隐藏掉，这里有需要新的旧的，我们把旧的隐藏掉，点确定。

·那么这张面，就是我们刚才创建出来的这张面。我们再来用这个曲线，里面的这个等参数曲线，我们点确定，你看他是不是也抽取出来了，我们去测量一下他的这个中心点，12.235这里到这里来，12.235对不对？他是不是就找到了这张面这个中心，11.60四对！那么我们就可以通过这两种方法，把曲面的中心线抽取出来。

今天就讲这么多，如果想系统全面学习UG，模具设计，模流分析的朋友，可以私信我或者加我好友，谢谢大家！
