模具设计学徒要如何起步？要什么基础？要学多久？（模具工程师学徒）

很多自学模具设计或在工厂学设计的模具学徒，大多公司也叫设计助理，大家都心存疑虑：模具设计学徒要如何起步？要什么基础？要学多久？模具设计学徒工资待遇多少？模具设计前景怎么样？作为在模具行业里奋斗了十几年的模具人，针对以上问题提出个人建议和看法，希望对从事模具行业的新人有所帮助。

01模具设计行业现状

模具是工业之母，我们生活中见到的所有东西几乎都与模具相关，例如：汽车 家电 手机 等要用模具制造批量生产，是制造业不可或缺的一部。随着科技进步，模具行业的 CNC 加工 编程 打火花（EMD) 飞模 抛光 线割 都将慢慢实现自动化，即机器取代人工操作，需要的工人将越来越少。

唯独模具设计很难被取代，因为产品是千变万化的，每个设计画出来的图都不一样，100个设计就有100个不同的设计方案，如何判定结构是否合理？是否好加工？客户要求有没有做到？机器目前是很难实现，模具设计不可替代性，决定模具设计还是有很高含金量 。

02模具设计学徒工资待遇

目前做模具设计学徒工资普遍在2K-3K,基础好点在3K-4K,维持基本生活没问题，说不好听点，模具设计学徒现在连普工都不如，普工现在加班加点，一个月都有4K-5K。可是普工末来几年工资可能不会增加很多，他们是按时或计件算工资，都是做重复的流水线工作，没有经验积累。

模具设计不一样，有几年工作经验后就可以变现（加工资），经验越多越“值钱！学模具设计技术需要不断积累和沉淀，2到3年才能看到效果，别只看到眼前的苦，鼠目寸光，要向二三年后的工资要效益！

03模具设计学徒（助理）学什么？要什么基础？

关于模具设计学徒（助理）学什么？要什么基础？我们先反向思考模具厂需要什么样的技能？模具厂需要的技能就是我们要学习的内容。

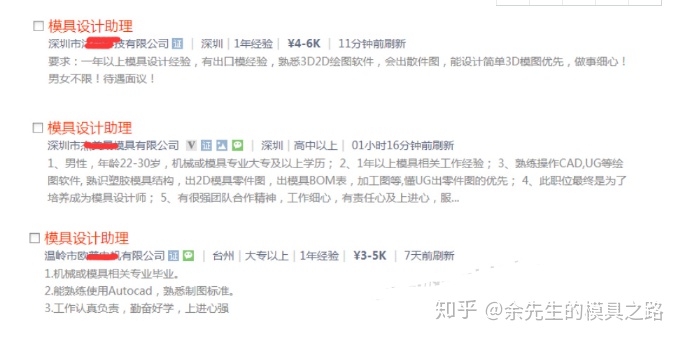

从那里能找到？各个招聘网站（如下图）。

以下是我整理招聘模具设计学徒6项基体要求，掌握了以下技能，无论你去哪个模具厂都能胜任工作。

一,熟悉2D 3D软件 主要有 Autocad（CAD) UG PRO/E Moldflow Soilwork，推荐学UG 90%以上模厂在用，好找工作，学Moldflow是加薪技能，可以以后再学。

二，出2D模具零件图（懂UG出零件图的优先），目前很多模厂都在实施全3D作业，即3D画图 2D出图都在UG完成，CAD使用会越来越少，模具BOM表。

三，订购散件和配件

四，能设计简单3D模图优先

五，工作认真负责 ，好学，细心。

六，学历要求，有文凭最好，没有也行，模具设计是技术活，最终是靠实力说话。

04

如何快速高效学习UG软件3D建模

不要什么都学，力求面面具到，其实很多知识学了也用不上，抓重点学习，满足90%的工作需求就好了。

刻意练习是快速掌握 UG软件3D建模的技巧，而且是有目的，带着明确的特定目标

的练习，特定目标就是熟练使用常用操作命令，对每个命令反复操作，拿别人画好的模图，自己画一遍，在画的过程中不断思考运用自己学到的知识，知识运用了才是你自己的，这样反复练习一段时间，相信你UG软件3D建模基本没问题。

特别强调一点是快捷键的运用。对快捷键的运用目的是提高命令输入速度，没有那个厂不喜欢做事效率高的人，特别是学徒，安排事情快速完成自然会有更多机会做其它事，更容易得到别人指点，学习更多的技能。

以下是常用3D建模 2D标数操作命令汇总（如下图）

哪学习UG软件操作命令？

买书自学或自己网上找都可以，

05如何快速高效学会出2D模具零件图

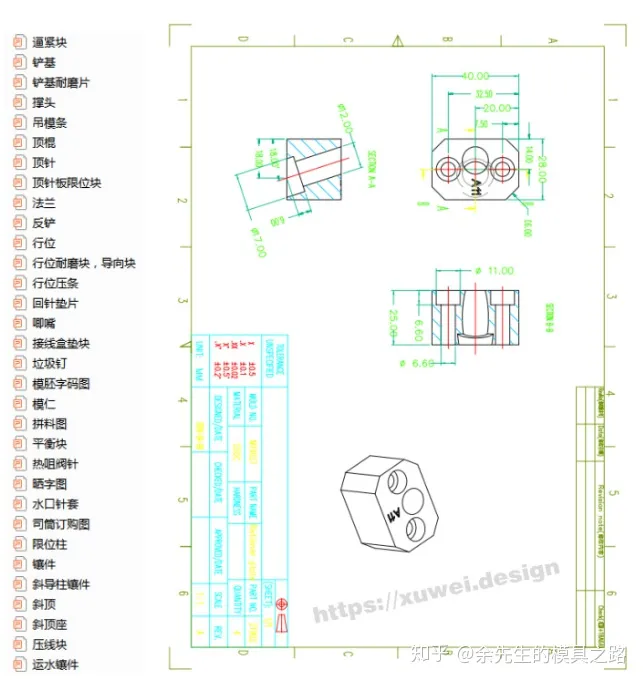

模仿2D模具零件图模板出图是最快学习方法（如下图），刚开始先照着模板图标数，看不懂也没关系，把生产加工需要的数都标好才是关键，慢慢有一定经验你就可以看懂。

在标数过程中，思考为什么要这样标？哪些数是加工一定要的，利用这知识运用到设计中去，学习标数其实是学习加工与模具设计过程，虽然出2D模具零件图 很基础，但很实用。

2D模具零件图注意事项

01.零件图标注比例用1:1,防止转2 D图线割出错，如果示图太大可以缩放，但转2D图后，比例要放回1:1

02.零件图标出最大外形尺寸，方便钳工找料

03.铣床能加工的，螺丝 避空孔全部要标，钳工就不会老找你查数

04.零件图标数基准要与加工基准一致,特别是模仁 滑块镶件

05.零件图四面分中取数，4个尾数要标出，用来确认图纸是不是分中取数

06.零件图是磨床加工的位置要做放大图，标详细，特别是圆镶针 方便看图

07.零件图是镶针无法用磨床加工出来的，标最大端和最小端尺寸，镶针先开粗处理，节省打火花时间

08.因模板厚度有公差，唧嘴 斜顶座 预留1 mm 余量

09.零件图需热处理加硬的，写出硬度，如1.234 HRC 48-52， P20氮化 ,1.2510 HRC54-56

10.零件图从正面加工的 ，标数也从正面标，反之背面也是相同，避免钳工看错

11.晒字图标注和打印用1:1，标注最大外形尺寸，方便用卡尺检查图纸是否有缩放

12.零件图有公差要求和封胶面不能倒角的，要在图纸中指出来

13.模仁需抽取运水假体，指出哪些位置要堵中途塞，方便钳工检查运水是否加工

到位，同时标进出水牙攻多大，是NPT1/4还是BSP1/4

14.零件图主示图虚线全面放出来，其它示图是主示图局部及细节的表达，有时主示图虚线没放出来，很容易漏加工或加工出错

15.如果需要标注的尺寸太多，可以分2页或3页标，运水 螺丝 顶针孔各做一页表达

16.螺丝孔出完图后注意检查有没有漏标，如果钢料加硬了螺牙是攻不动，只能用火花机镗，加工成本高且麻烦

17.标注顶针高度不能从顶针底部取数，需从后模仁底部取数，总长数仅供参考，因为模板厚度有公差的,一般没有要求都是+0.2左右，顶针跨了B板和顶针面板。

18. 零件图是有胶位 或零件特征不是中心对称的，要标示加工基准。

怎么用UG出2D图

UG出2D图很简单，步骤如下：

1、打开一个UG零件或先绘制一个零件；

2、使用ctrl+shift+D进入到制图模块；

3、选择“投影三视图”添加基本制图、投影视图、剖视图等；

4、进行视图标注即可

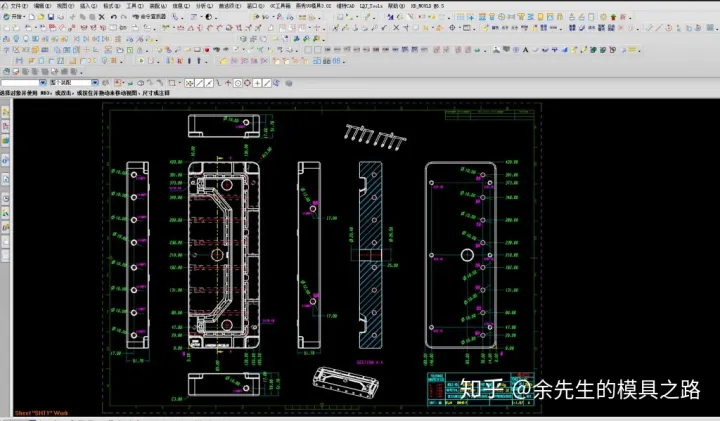

做好的UG 2D图（如下图）

06如何快速高效学会模具设计结构图

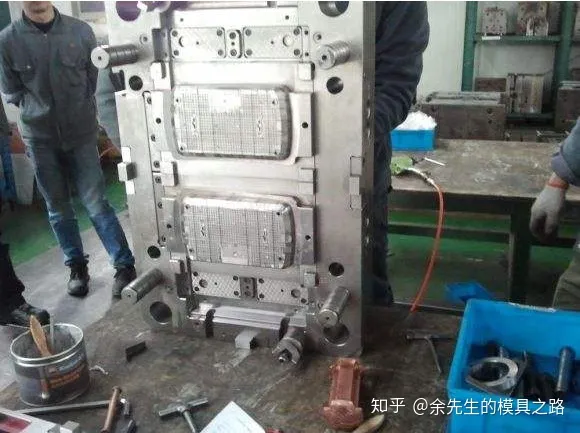

1.到模具厂车间去多想多问多看，争取把模具整个制作流程，制作规范，

以及模具组装方法 ，加工方法搞懂。

2.多积累模具结构案例素材，收集各种经典的模具设计结构图，设计必备结构参考图，平时对一些你没见过的设计结构或你认为好的设计图收集起来，遇到类似的产品结构直接按参考图设计。越是设计高手，他手上积累的结构图就越多。

设计学徒刚开始，不要靠自己摸索怎么设计，那样多半是失败的，你要设计的结构图别人不知画多少遍，更清楚这种结构需要注意什么问题。

所以画图之前，应该思考我之前见过的哪些结构图可以调用，找到并应用到设计中，避免设计经验不足.思考不周造成模具设计结构不合理，同时省去我们很多设计时间。

3.了解常用模具钢料种类及一般用途：钢材厂家 及常见牌号，热处理方法等（如下图），对模具钢料选择使用十分重要。比如：模架常用1.1730，模仁常用1.2343 1.2344.1.2083，斜顶 行位常用1.2767等

07学做事先学会做人

在学徒阶段，做事要勤快，要是有师傅带你，多问问有没有什么可以帮忙的，平时大家都是各忙各的，很少沟通。不要指望别人手把手教你，如果条件允许，多站设计师的后面看他怎么操作，学习他们的设计思路和方法，自己还要利用下班时间多补充知识，慢慢你能看得懂别人设计，那么你就是半个设计师了，再努力一些，做设计师指日可待

模具设计行业，入场有先后，后入场的为了少走弯路，交点学费，学前面的人尤其是做的好的经验教训，是很划算的 买别人的经验，为已所用，也是高效的学习方法

总而言之，学模具设计只要你掌握好方法，能够持之以恒都可以做好。
